Замена рычага зума Panasonic SDR H-100

Снимите четыре винта 4 мм на нижней части видеокамеры.

Винты имеют два цвета: три черных и один серебристый.

Снимите три винта 6 мм со стороны ремешка для руки.

Оттяните крышку разъема зарядки (DC вход) и снимите винт 4 мм, расположенный рядом с входным разъемом.

Выверните ЖК-экран, чтобы открыть внутренние винты. Снимите два черных винта 4 мм.

Один винт расположен у шарнира ЖК-экрана. Второй — близко к верхнему правому углу корпуса видеокамеры.

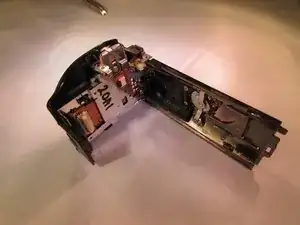

Удерживая видеокамеру за обе стороны, аккуратно раздвиньте корпус под ремешком для руки.

Давление должно распределяться равномерно по всей поверхности устройства.

Отсоединяйте аккуратно, чтобы не повредить ленточный кабель!

Используйте пинцет, чтобы захватить ленточный кабель у точки соединения и медленно приподнять его от разъема.

Это соединение непосредственно связывает жесткий диск с материнской платой.

Отверните два черных винта 4 мм с металлического кожуха вокруг материнской платы.

Снимите черный винт 4 мм с задней части видеокамеры под местом установки батареи.

Вытащите пластиковую крышку сзади наружу и слегка вверх, пока задняя часть не освободится, затем оттяните пластик назад (верхняя крышка и задняя часть будут отсоединены).

Захватите пластиковую деталь, закрывающую заднюю часть видеокамеры.

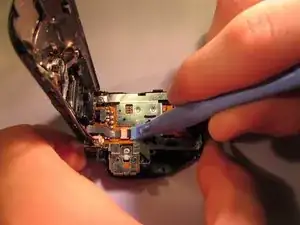

Разблокируйте медный ленточный кабель с помощью синей лопатки.

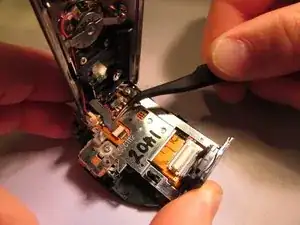

Осторожно отсоедините ленточный кабель с помощью пинцета.

Отверните четыре серебристых винта 4 мм под внешней пластиковой крышкой.

Это дает доступ к нижней части рычага зума.

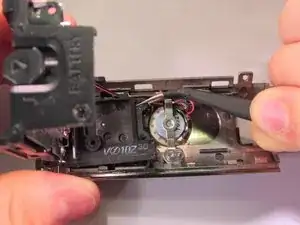

Используя пинцет, потяните черную деталь, соединенную с нижней частью рычага зума, одновременно подавая заднюю часть под углом.

Не отсоединяйте красный и черный провода во время выполнения этой операции.

Замените на новый рычаг зума.
