Замена слота SD-карты Panasonic SDR-H40P

Сначала выньте аккумулятор.

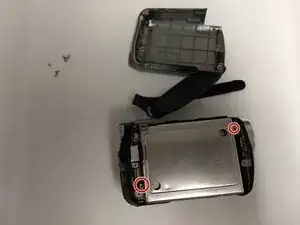

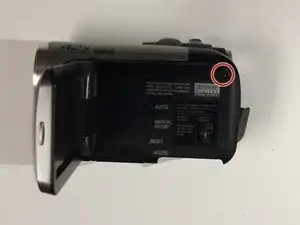

Снимите правую боковую панель. За ремешком находятся два винта, которые также нужно открутить.

Подготовьтесь отслеживать множество крошечных винтов.

Следите, откуда откручены все винты. Некоторые из них немного отличаются по размеру и при сборке могут застрять в отверстиях.

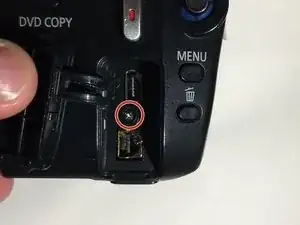

Удалите указанные винты, чтобы освободить заднюю панель.

Это продолжение шага 2.

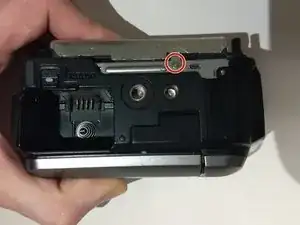

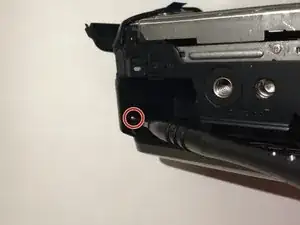

Снимите последний винт.

Чтобы снять панель, просто потяните её назад.

К материнской плате прикреплён гибкий шлейф. Тяните панель медленно и отсоедините шлейф.

Отверните три винта, выделенные на фотографиях.

Не применяйте силу к жёсткому диску.

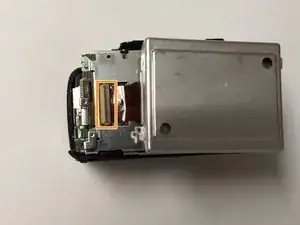

Чтобы не повредить устройство, аккуратно поднимите жёсткий диск, чтобы обнаружить оранжевый гибкий шлейф, подключённый к материнской плате — оттяните тёмно-коричневую закладку и осторожно вытащите шлейф. Затем можно продолжить извлечение жёсткого диска.

Удалите отмеченные винты.

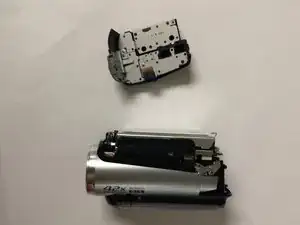

Оттяните переднюю секцию от остальной части камеры, чтобы снять её.

У передней панели есть гибкий шлейф, подключённый к материнской плате. Отсоедините конец от материнской платы при снятии передней панели.

Удалите отмеченные винты.

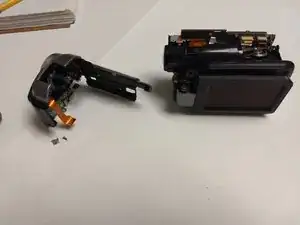

Осторожно отведите материнскую плату от остальной части камеры.

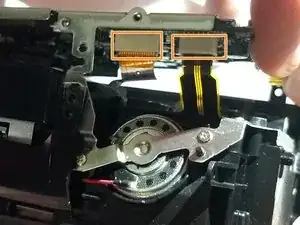

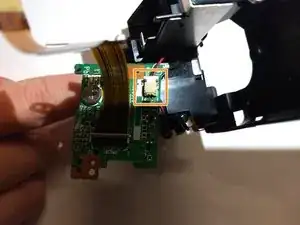

Отсоедините гибкие шлейфы от материнской платы.

Осторожно обращайтесь с гибкими шлейфами — чрезмерное усилие может их повредить.

Удалите отмеченный винт.

Используйте лопатку, чтобы приподнять чёрную панель и отвести её от остальной части камеры.

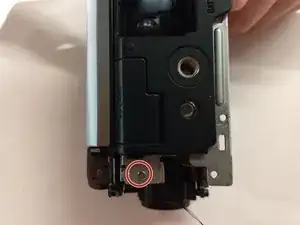

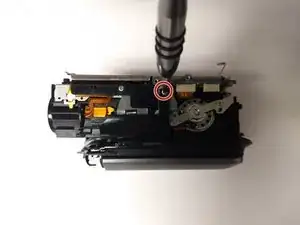

Удалите отмеченный винт.

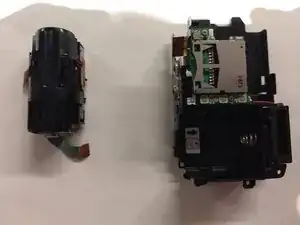

Протяните гибкий шлейф при вынимании объектива. Для шлейфа имеется отверстие. Сделайте это перед тем, как двигать объектив.

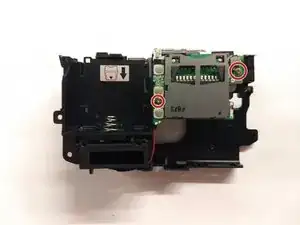

Удалите два винта с помощью отвертки Phillips #00.

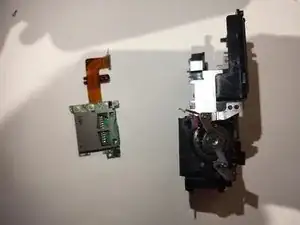

Используйте пинцет, чтобы медленно вынуть кабель.

Тянув за сам провод, вы можете повредить проводник.
