Замена микрофона Panasonic PV-GS9

Найдите синий пластиковый инструмент для открывания, затем снимите оба круглых регулятора записи/воспроизведения и записи/питания, поддев их и отщёлкнув с корпуса видеокамеры.

Откройте отсек для кассеты.

Переверните видеокамеру и найдите два винта 4,5 мм, расположенные примерно в 2 дюймах друг от друга.

С помощью отвертки Phillips #00 отвинтите эти винты.

Используя пластиковый монтажный инструмент, снимите серую окантовку, аккуратно поддев и отщёлкнув её сверху корпуса видеокамеры.

Будьте осторожны при снятии окантовки. Пластиковые детали хрупкие и могут легко сломаться.

Поверните видеокамеру так, чтобы объектив был направлен на Вас.

Снимите четыре чёрных винта 4,5 мм, расположенных за аккумулятором.

Снимите пятый винт справа от посадочного места аккумулятора.

Снимите аккумулятор, аккуратно потянув его вдоль корпуса видеокамеры.

Организуйте винты в отсеке для сортировки, чтобы не потерять их.

Поверните видеокамеру так, чтобы отсек для кассеты был обращён к Вам.

Снимите один чёрный винт 4,5 мм над крючком ручного ремня.

Расстёгивание ремня с одного конца может помочь.

Поверните видеокамеру так, чтобы объектив был направлен на Вас.

Снимите один чёрный винт 4,5 мм с передней панели.

Поверните видеокамеру так, чтобы снизу был обращён к Вам.

Снимите оставшийся один чёрный винт 4,5 мм с нижней части.

Снимите четыре серебристых винта 4,5 мм с корпуса.

Откройте ЖК-экран на боковой стороне видеокамеры.

С помощью отвертки #00 снимите два серебристых винта 4,5 мм, расположенных по обе стороны от шарнира ЖК-экрана.

Осторожно отделите переднюю панель от корпуса видеокамеры.

Она должна сниматься достаточно легко; однако пластиковый монтажный инструмент может помочь, если панель трудно отделяется.

Будьте осторожны: к передней панели прикреплён ленточный кабель, соединяющий её с корпусом видеокамеры, НЕ тяните за него при снятии панели.

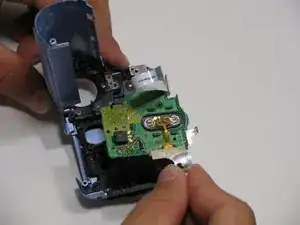

Аккуратно отсоедините ленточный кабель от платы управления, потянув его пальцами.

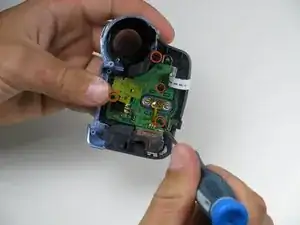

С помощью отвертки Phillips #00 снимите четыре винта 4 мм, удерживающие плату.

Снимите плату, содержащую ленточный кабель, микрофон и инфракрасный датчик.
