Замена слота карты памяти Panasonic SDR H-100

Открутите четыре винта длиной 4 мм, расположенные на нижней стороне видеокамеры.

Винты имеют два разных цвета: три чёрных и один серебристый.

Открутите три винта длиной 6 мм на стороне камеры, где крепится наплечный ремень.

Откройте крышку разъёма для зарядки (входной терминал постоянного тока) и открутите винт 4 мм, расположенный рядом с входным терминалом.

Откиньте экран ЖК-дисплея, чтобы открыть внутренние винты. Открутите два чёрных винта длиной 4 мм.

Один винт расположен возле шарнира экрана ЖК-дисплея. Второй — вблизи верхнего правого угла корпуса видеокамеры.

Прочно удерживая видеокамеру за обе стороны, аккуратно разъедините корпус под наплечным ремнём.

Усилие должно равномерно распределяться по всему устройству.

Разъединяйте аккуратно, чтобы не повредить ленточный кабель!

Пинцетом возьмитесь за ленточный кабель в точке соединения и медленно отсоедините его от разъёма.

Это соединение напрямую связывает жесткий диск с материнской платой.

Открутите два чёрных винта длиной 4 мм с металлического корпуса вокруг материнской платы.

Открутите чёрный винт длиной 4 мм сзади видеокамеры, под местом установки аккумулятора.

Слегка потяните пластиковую заднюю панель наружу и вверх, пока не почувствуете, что она освободилась, затем потяните назад за пластик (верхняя часть крышки и задняя панель будут отсоединены).

Открутите чёрный винт длиной 4 мм, расположенный сзади видеокамеры под слотом карты памяти.

Справа от устройства расположена тонкая медная лента. Аккуратно потяните её вверх пинцетом с правой стороны, чтобы освободить.

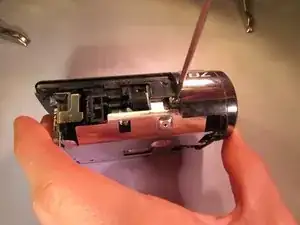

Открутите серебристый винт длиной 4 мм, расположенный сверху на видеокамере.

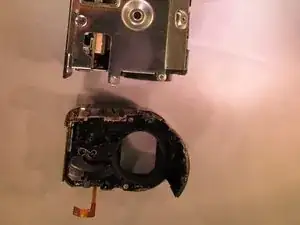

Подденьте переднюю крышку сверху устройства и второй рукой потяните прямо вперёд переднюю часть устройства (передняя крышка будет отсоединена и свободна).

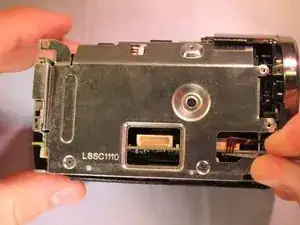

Открутите винт длиной 6 мм сверху металлического корпуса, который находился под передней крышкой.

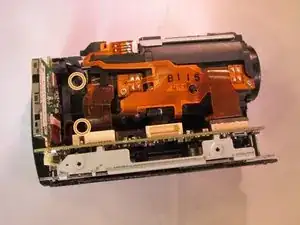

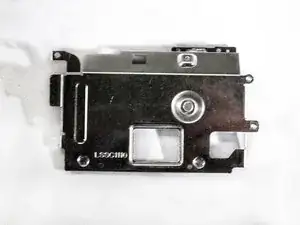

Снимите металлический корпус, потянув прямо вверх (металлический корпус будет отсоединен от остальной части устройства).

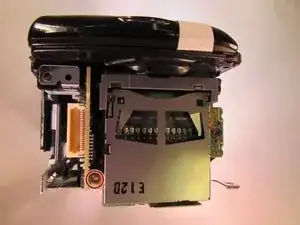

Отсоедините ленточный кабель, подключённый к задней части слота карты памяти.

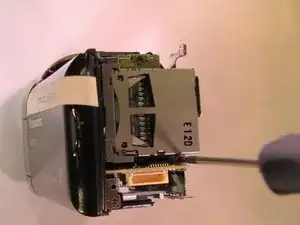

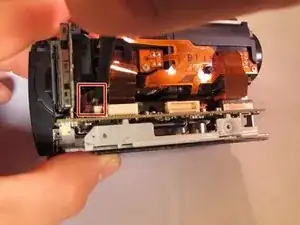

Найдите два чёрных винта длиной 4 мм, расположенных внутри устройства, и открутите их.

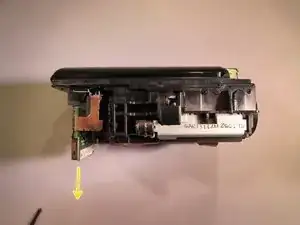

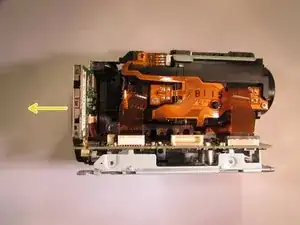

Слегка потяните слот карты памяти в сторону и отсоедините его (слот карты памяти готов к замене).
