Замена материнской платы Panasonic SDR H-100

Снимите четыре винта 4 мм на нижней части видеокамеры.

Винты имеют два разных цвета: три чёрных и один серебристый.

Снимите три винта 6 мм со стороны ручного ремня камеры.

Выдвиньте крышку разъёма зарядки (DC-вход) и снимите винт 4 мм, расположенный рядом с входным разъёмом.

Откиньте ЖК-экран, чтобы получить доступ к внутренним винтам. Снимите два чёрных винта 4 мм.

Один винт находится у петли ЖК-экрана. Второй — близко к верхнему правому углу корпуса видеокамеры.

Удерживая видеокамеру за обе стороны, аккуратно разъедините корпус под ручным ремнём.

Давление должно распределяться равномерно по всей поверхности устройства.

Отсоединяйте аккуратно, чтобы не повредить плоский шлейф!

Используйте пинцет, захватите плоский шлейф у места соединения и медленно приподнимите его от разъёма.

Эта связь соединяет жёсткий диск напрямую с материнской платой.

Открутите два чёрных винта 4 мм с металлического кожуха вокруг материнской платы.

Снимите чёрный винт 4 мм с задней части видеокамеры под местом, где находилась батарея.

Вытащите пластиковую крышку на задней панели наружу и немного вверх, пока задняя часть не почувствуется свободной, затем оттяните назад пластиковую часть (верхняя крышка и задняя панель будут отсоединены).

Снимите чёрный винт 4 мм, расположенный на задней части видеокамеры под слотом для SD-карты.

С правой стороны устройства находится маленький медный шлейф. Аккуратно потяните пинцетом вверх с правой стороны, чтобы освободить медный шлейф.

Открутите серебристый винт 4 мм с верхней части видеокамеры.

Подденьте верхнюю часть передней крышки и одновременно другой рукой потяните переднюю часть устройства прямо наружу (передняя крышка будет отсоединена и свободна).

Снимите винт 6 мм на верхней части металлического кожуха, который находился под передней крышкой.

Снимите металлический кожух, потянув его прямо (металлический кожух будет отделён от остальной части устройства).

Разблокируйте передний медный шлейф с помощью лопатки, затем отсоедините два шлейфа вручную или пинцетом.

Снимите чёрный винт 4 мм под материнской платой.

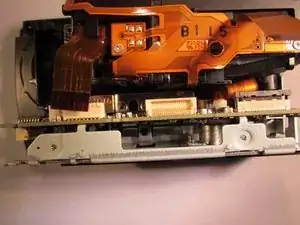

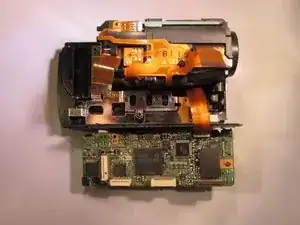

Слегка опустите пластиковый корпус под материнской платой, одновременно медленно выдвигая материнскую плату и металл под ней наружу.

Медный шлейф всё ещё подключён.

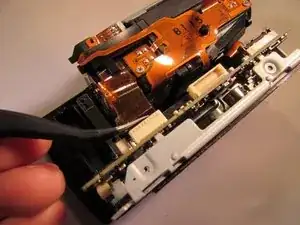

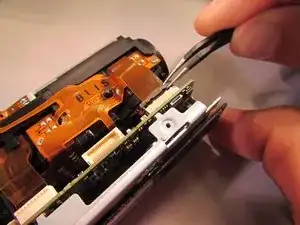

Разблокируйте медный шлейф с помощью лопатки, затем аккуратно отсоедините третий медный шлейф, подключённый к материнской плате, вручную.

Финальный шаг, чтобы полностью освободить материнскую плату для замены — вынуть два медных винта 4 мм, которые закрепляют материнскую плату на металлической части под ней.

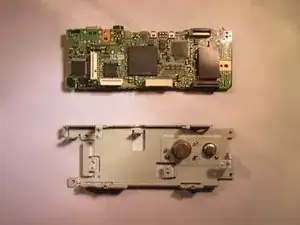

Материнская плата свободна (материнская плата готова к замене).
