Замена крепления штатива Panasonic PV-GS9

Найдите синий пластиковый инструмент-открывалку, затем снимите оба круглых регулятора записи/воспроизведения и запись/питание, поддев их и открыв с корпуса видеокамеры.

Откройте отсек для кассеты.

Переверните видеокамеру и найдите два винта длиной 4,5 мм, расположенных примерно в 2 дюймах друг от друга.

Используя отвертку Phillips #00, выкрутите эти винты.

Используя пластиковый инструмент для поддевания, снимите серую декоративную накладку, открыв и аккуратно поддев её сверху видеокамеры.

Будьте осторожны при снятии накладки. Пластиковые детали хрупкие и легко ломаются.

Поверните видеокамеру так, чтобы объектив был обращён к Вам.

Снимите четыре чёрных винта 4,5 мм, расположенных за аккумулятором.

Снимите пятый винт справа от отсека для батареи.

Достаньте аккумулятор, аккуратно потянув его от корпуса видеокамеры.

Разместите винты в сортировочном отсеке, чтобы не потерять их.

Поверните видеокамеру так, чтобы отсек для кассеты был обращён к Вам.

Снимите один чёрный винт 4,5 мм над крючком для ручного ремня.

Ослабление ремня с одного конца может помочь.

Поверните видеокамеру так, чтобы объектив был обращён к Вам.

Снимите один чёрный винт 4,5 мм с передней панели.

Поверните видеокамеру так, чтобы нижняя часть была обращена к Вам.

Снимите оставшийся один чёрный винт 4,5 мм с нижней части.

Снимите четыре серебристых винта 4,5 мм с корпуса.

Откройте ЖК-экран на боковой стороне видеокамеры.

Используя отвертку #00, выкрутите два серебристых винта 4,5 мм, расположенных по обе стороны шарнира ЖК-экрана.

Аккуратно отсоедините переднюю панель от корпуса видеокамеры.

Она должна отделяться относительно легко; однако пластиковый инструмент для поддевания может помочь, если панель трудно снимается.

Будьте осторожны: к передней панели и корпусу видеокамеры прикреплён ленточный кабель, НЕ тяните за него при снятии панели.

С помощью пальцев аккуратно отведите ленточный кабель от платы управления, чтобы отсоединить его.

Снимите указанные винты 4,5 мм со стороны ЖК-экрана камеры.

Поместите пластиковый инструмент для поддевания под нижнюю часть синей панели под видеокамерой.

Проведите инструментом вверх по стороне видеокамеры, как показано. Аккуратно отделите ЖК-панель от остальной части видеокамеры.

Снимите панель с видеокамеры.

Использование двух инструментов может помочь для устойчивости.

Перед снятием ЖК-панели с видеокамеры отсоедините все ленточные кабели, соединяющие ЖК-панель с платой управления.

К одному и тому же контакту на плате управления может быть подключено несколько ленточных кабелей.

Снимите два серебристых винта 4,5 мм крепления штатива.

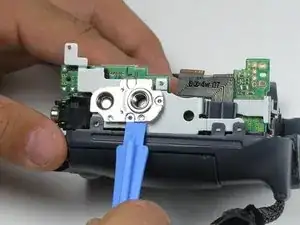

Аккуратно снимите крепление штатива, поддев его пластиковым инструментом для открытия.
