Замена динамика Panasonic PV-GS9

Найдите голубой пластиковый инструмент-открывалку, затем снимите оба круглых переключателя записи/воспроизведения и записи/питания, поддев их и отщёлкнув с видеокамеры.

Откройте отсек для ленты.

Переверните видеокамеру и найдите два винта 4.5 мм, расположенных примерно в 2 дюймах друг от друга.

Используя крестовую отвёртку #00, открутите эти винты.

Используя пластиковый инструмент для поддевания, снимите серую декоративную накладку, поддев и аккуратно отщёлкнув её сверху видеокамеры.

Действуйте осторожно при снятии накладки. Пластиковые детали хрупкие и могут легко сломаться.

Поверните видеокамеру так, чтобы объектив был направлен на Вас.

Снимите четыре чёрные винта 4.5 мм, расположенные за батареей.

Снимите пятый винт справа от гнезда батареи.

Снимите батарею, аккуратно потянув её от корпуса видеокамеры.

Сортируйте винты в отдельном отсеке, чтобы не потерять их.

Поверните видеокамеру так, чтобы отсек для ленты был направлен на Вас.

Снимите один чёрный винт 4.5 мм над крючком для ремешка.

Отстёгивание ремешка с одного конца может помочь.

Поверните видеокамеру так, чтобы объектив был направлен на Вас.

Снимите один чёрный винт 4.5 мм с передней панели.

Поверните видеокамеру так, чтобы дно было обращено к Вам.

Снимите оставшийся один чёрный винт 4.5 мм с нижней части.

Снимите четыре серебристых винта 4.5 мм с корпуса.

Откройте ЖК-экран на боковой стороне видеокамеры.

Используя отвёртку #00, снимите два серебристых винта 4.5 мм, расположенные по обе стороны от петли ЖК-экрана.

Осторожно отделите переднюю крышку от корпуса видеокамеры.

Это должно отходить относительно легко; однако пластиковый инструмент для поддевания может помочь, если панель тяжело отделяется.

Будьте осторожны: к передней панели и корпусу видеокамеры прикреплён ленточный кабель, НЕ тяните за него при снятии панели.

Пальцами аккуратно вытяните ленточный кабель из разъёма на плате управления, чтобы отключить его.

Снимите указанные винты 4.5 мм с стороны ЖК-экрана камеры.

Подденьте пластиковым инструментом нижнюю часть синей панели под видеокамерой.

Продвигайте инструмент вверх по стороне видеокамеры, как показано. Аккуратно отделите ЖК-панель от остальной части видеокамеры.

Снимите панель с видеокамеры.

Использование двух инструментов может помочь для устойчивости.

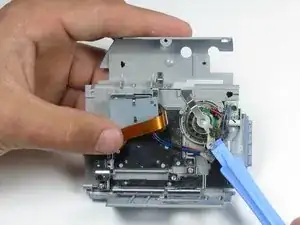

Перед снятием ЖК-панели с видеокамеры отключите все ленточные кабели, соединяющие ЖК-панель с платой управления.

На одном и том же месте на плате управления может быть подключено несколько ленточных кабелей.

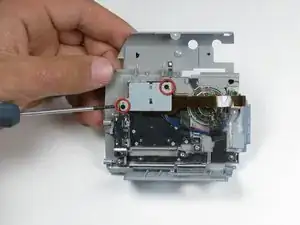

На монтажной пластине ЖК-экрана снимите два крестообразных винта 4.5 мм на пластине ленточного кабеля, используя крестовую отвёртку #00.

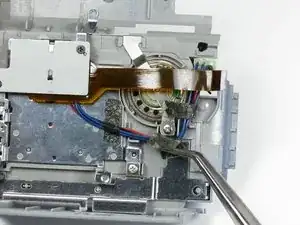

Пинцетом снимите чёрную ленту, удерживающую динамик на месте.

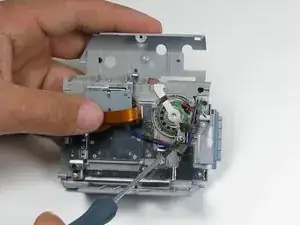

Используя крестовую отвёртку #00, открутите серебристый винт 4.5 мм на кронштейне динамика.

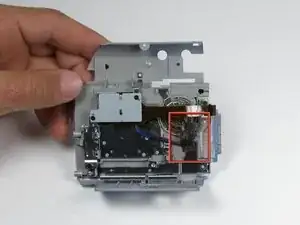

Динамик припаян к обеим контактам платы. Проверьте соединения, чтобы убедиться в их исправности. При необходимости выпаяйте провода, идущие к динамику, для его замены.
