Замена ЖК-панели Panasonic PV-GS9

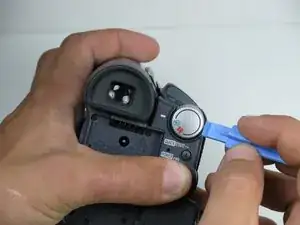

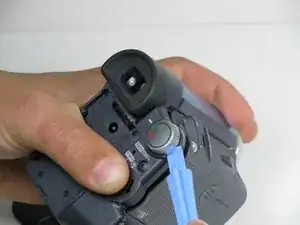

Найдите синий пластиковый инструмент-открывалку, затем снимите обе круглые ручки записи/воспроизведения и записи/питания, поддев их и отогнув от видеокамеры.

Откройте отсека с лентой.

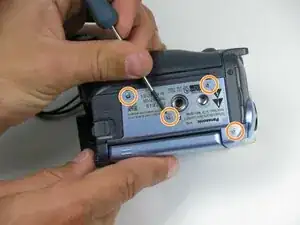

Переверните видеокамеру и найдите два винта 4,5 мм, расположенные примерно в 5 см друг от друга.

Используя отвертку Phillips #00, удалите винты.

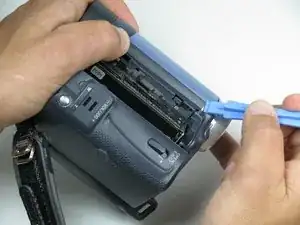

С помощью пластикового лома снимите серую декоративную накладку, отогнув и осторожно поддев её сверху видеокамеры.

Будьте осторожны при снятии накладки. Пластиковые детали хрупкие и могут легко сломаться.

Поверните видеокамеру так, чтобы объектив был обращён к вам.

Снимите четыре чёрных винта 4,5 мм, расположенных за аккумулятором.

Снимите пятый винт справа от гнезда аккумулятора.

Извлеките аккумулятор, аккуратно потянув его от видеокамеры.

Организуйте винты в отсеке для сортировки, чтобы не потерять их.

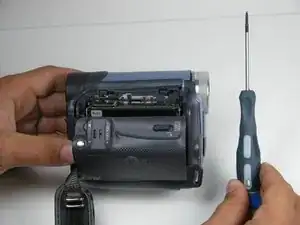

Поверните видеокамеру так, чтобы отсек с лентой был обращён к вам.

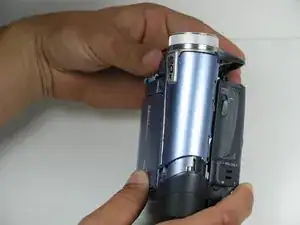

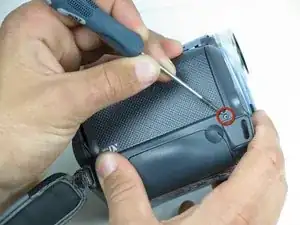

Снимите один чёрный винт 4,5 мм, расположенный над креплением ремня для руки.

Ослабление ремня с одного конца может помочь.

Поверните видеокамеру так, чтобы объектив был обращён к вам.

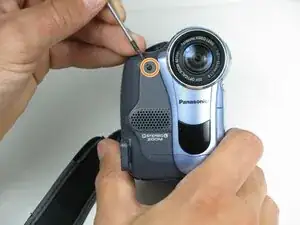

Снимите один чёрный винт 4,5 мм с передней панели.

Поверните видеокамеру так, чтобы её нижняя часть была обращена к вам.

Снимите оставшийся один чёрный винт 4,5 мм с нижней части.

Снимите четыре серебристых винта 4,5 мм с корпуса.

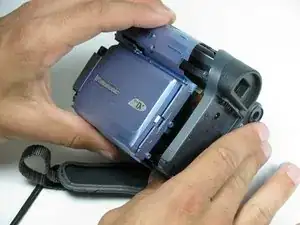

Откройте ЖК-экран на боковой стороне видеокамеры.

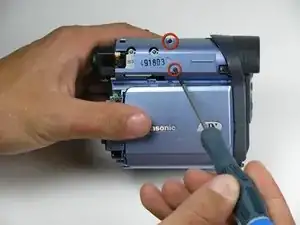

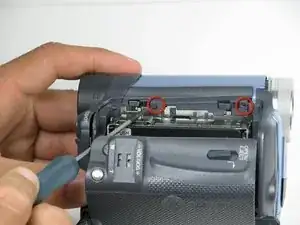

Используя отвертку #00, снимите два серебристых винта 4,5 мм, расположенных по обе стороны шарнира ЖК-экрана.

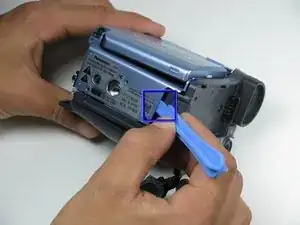

Осторожно отделите переднюю крышку от корпуса видеокамеры.

Они должны отделяться относительно легко; однако пластиковый лопаточный инструмент может помочь снять панель, если она с трудом отсоединяется.

Будьте осторожны: к передней панели и корпусу видеокамеры прикреплён шлейф, НЕ тяните за него при снятии этой панели.

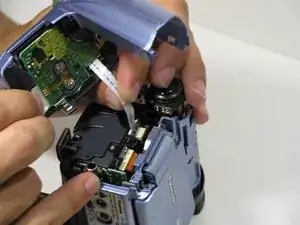

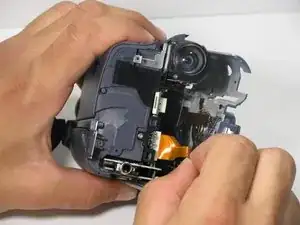

Аккуратно отсоедините шлейф, оттянув его пальцами от плат логики.

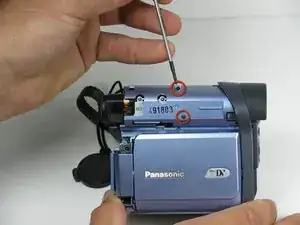

Снимите указанные винты 4,5 мм с боковой стороны видеокамеры, где расположена ЖК-панель.

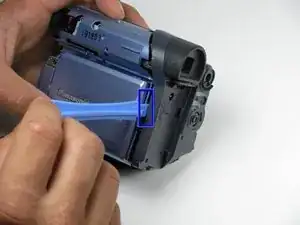

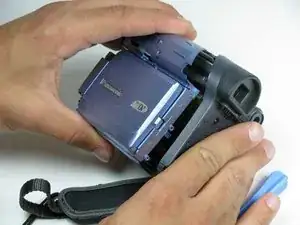

Поместите пластиковый лопаточный инструмент под нижнюю часть синей панели внизу видеокамеры.

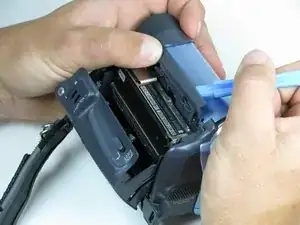

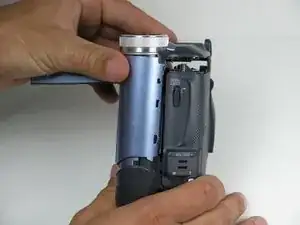

Поднимите инструмент вверх по боковой стороне видеокамеры, как показано. Аккуратно отделите ЖК-панель от остальной части видеокамеры.

Снимите панель с видеокамеры.

Использование двух инструментов может помочь для устойчивости.

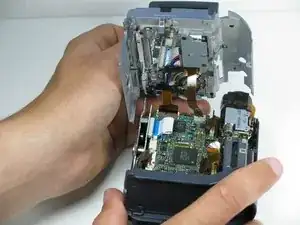

Перед снятием ЖК-панели с видеокамеры отсоедините все шлейфы, соединяющие ЖК-панель с платой логики.

К одному и тому же разъёму на плате логики может быть подсоединено несколько шлейфов.
