Замена материнской платы Panasonic PV-GS9

Найдите синий пластиковый инструмент для вскрытия, затем снимите оба круглых регулятора «запись/воспроизведение» и «запись/питание», поддев их и отогнув от видеокамеры.

Откройте отсеки для ленты.

Переверните видеокамеру и найдите два винта 4,5 мм, расположенных примерно в 2 дюймах друг от друга.

С помощью крестовой отвертки #00 выкрутите эти винты.

Используя пластиковый лопаточный инструмент, снимите серую декоративную накладку, поддев её и аккуратно отщелкивая сверху видеокамеры.

Будьте аккуратны при снятии накладки. Пластиковые детали хрупкие и легко ломаются.

Поверните видеокамеру так, чтобы объектив был направлен на вас.

Снимите четыре чёрных винта 4,5 мм, расположенных за батареей.

Снимите пятый винт справа от гнезда батареи.

Снимите батарею, аккуратно потянув её от корпуса видеокамеры.

Организуйте винты в отсеке для сортировки, чтобы не потерять их.

Поверните видеокамеру так, чтобы отсек для ленты был направлен на вас.

Снимите один чёрный винт 4,5 мм над креплением ручного ремня.

Отстёгивание ремня с одного конца может помочь.

Поверните видеокамеру так, чтобы объектив был направлен на вас.

Снимите один чёрный винт 4,5 мм с передней панели.

Поверните видеокамеру так, чтобы нижняя часть была направлена к вам.

Снимите оставшийся один чёрный винт 4,5 мм с нижней части корпуса.

Снимите четыре серебристых винта 4,5 мм с корпуса.

Откройте ЖК-экран на боковой стороне видеокамеры.

С помощью отвертки #00 выкрутите два серебристых винта 4,5 мм, расположенных по обе стороны петли ЖК-экрана.

Осторожно отсоедините переднюю панель от корпуса видеокамеры.

Панель должна отделяться относительно легко; однако пластиковый лопаточный инструмент может помочь, если панель трудно поддаётся.

Будьте осторожны: между передней панелью и корпусом видеокамеры присоединён ленточный кабель, НЕЛЬЗЯ тянуть за него при снятии панели.

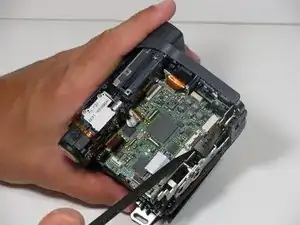

Аккуратно отсоедините ленточный кабель от платы логики, осторожно потянув его пальцами.

Снимите указанные винты 4,5 мм с боковой стороны камеры со стороны ЖК-экрана.

Подденьте пластиковый инструмент под нижнюю часть синей панели под видеокамерой.

Продвигайте инструмент вверх по боку видеокамеры, как показано. Осторожно отделите ЖК-панель от остальной части видеокамеры.

Снимите панель с видеокамеры.

Использование двух инструментов может помочь для устойчивости.

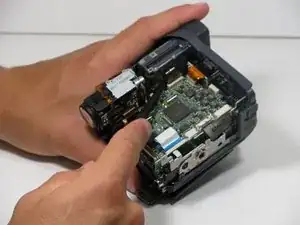

Перед снятием ЖК-панели с видеокамеры отключите все ленточные кабели, соединяющие ЖК-панель с платой логики.

К одному и тому же месту на плате логики может быть присоединено несколько ленточных кабелей.

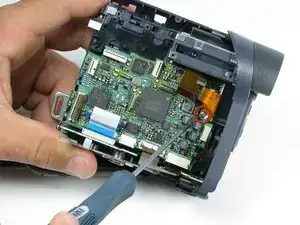

С помощью лопатки удалите оставшиеся ленточные кабели от платы логики.

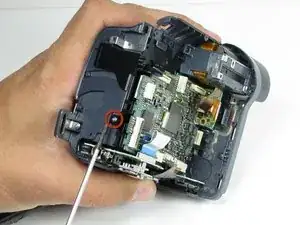

Чтобы снять плату логики с корпуса, используйте крестовую отвертку #00 и выкрутите серебристый винт 4 мм с правой стороны платы.

Далее поверните видеокамеру так, чтобы передняя часть была направлена на вас, и выкрутите серебристый винт 4 мм с передней панели.

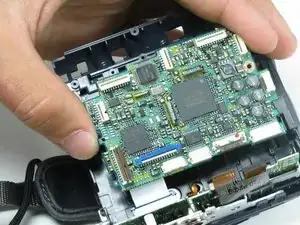

Аккуратно поднимите плату логики, чтобы вынуть её из видеокамеры.
