Замена динамика Fujifilm FinePix A350

Найдите крышку батарейного отсека на нижней стороне камеры, напротив стороны с кнопкой питания.

Большим пальцем сдвиньте крышку от центра камеры.

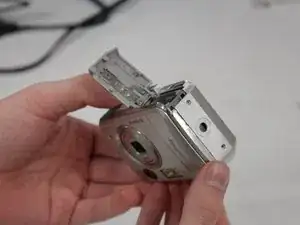

Поднимите крышку к себе, чтобы открыть её. Батареи удерживаются пружиной; после открытия крышки они выдавятся настолько, чтобы их можно было вынуть пальцами.

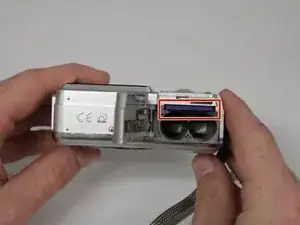

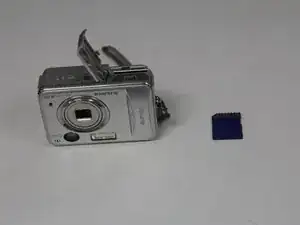

Найдите карту памяти в длинном тонком слоте над отсеком для батареек.

Большим пальцем нажмите карту памяти дальше внутрь камеры.

Карта памяти удерживается пружиной и выскочит наружу настолько, чтобы её можно было извлечь вручную.

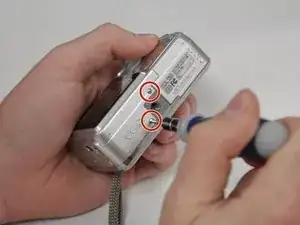

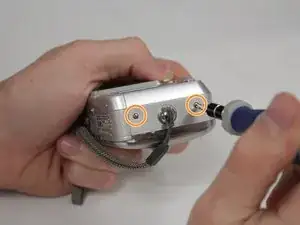

Найдите два винта 5,0 мм на нижней части камеры и отвинтите их крестовой отвёрткой с трёхточечным наконечником Y0.

Найдите два винта 3,0 мм на стороне камеры с ремешком и отвинтите их трёхточечной отвёрткой с наконечником Y0.

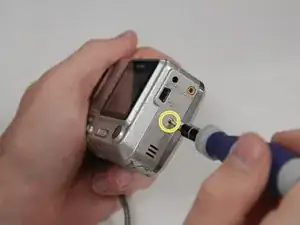

Найдите один винт 5,0 мм на противоположной стороне камеры и отвинтите его трёхточечной отвёрткой с наконечником Y0.

Убедитесь, что батареи вынуты и камера не подключена к внешнему источнику питания. Никогда не прикасайтесь к внутренним частям устройства при подаче питания.

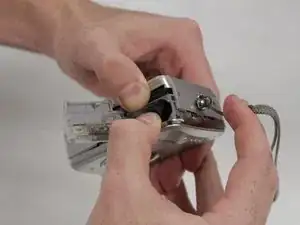

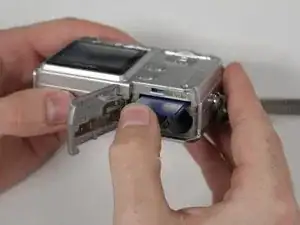

Разведите корпус. Обратите внимание, что корпус плотно закрыт и его будет трудно открыть. Используйте пластиковый инструмент для открытия по шву между двумя половинками корпуса и вставьте два пальца в отсек для батареек, чтобы создать рычаг для разъёма. Отсек для батареек прикреплён к той половинке корпуса, где находится объектив.

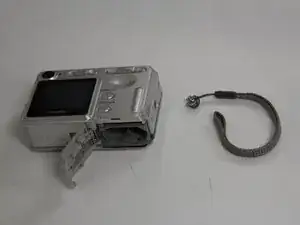

Когда две половинки корпуса начнут расходиться, оттяните ремешок от передней части камеры, чтобы снять его.

После снятия ремешка продолжайте осторожно разъединять две половинки корпуса.

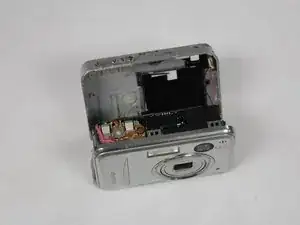

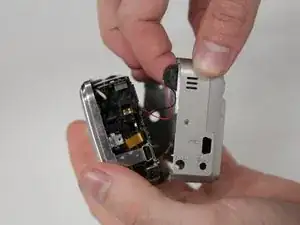

Наклоните заднюю половинку корпуса в сторону от отсека для батареек. Двигайтесь медленно, чтобы не повредить шлейф, который соединён с экраном.

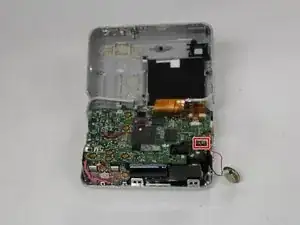

Найдите динамик в конце пары красного и чёрного проводов, удерживающих половинки корпуса вместе. Следите, чтобы не тянуть провода, иначе они могут оторваться от материнской платы и повредить камеру.

Сдвиньте звукоизолирующую прокладку динамика от задней половинки корпуса и выньте её из держателя.

После удаления прокладки динамика две половинки корпуса будут соединены только шлейфом, ведущим к экрану. Проводка динамика останется подключённой к материнской плате.

Чтобы полностью извлечь динамик, используйте паяльник для выпаивания красного и чёрного проводов, соединяющих динамик с материнской платой. Обратите внимание: чёрный провод подсоединён к клемме, расположенной ближе к внешней стороне камеры.

Если у вас нет опыта пайки или требуется освежить навыки, обратитесь к руководству iFixit по пайке.

Выпаивание динамика не является обязательным шагом для последующих руководств.
