Замена ЖК‑экрана Canon PowerShot SD870 IS

Снимите ремешок для запястья, если он установлен.

Извлеките литий‑ионный аккумулятор.

Удалите два винта Phillips #00 длиной 4 мм на нижней части камеры.

Удалите винт рядом с креплением ремешка для запястья.

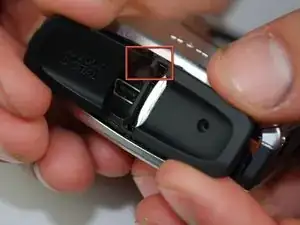

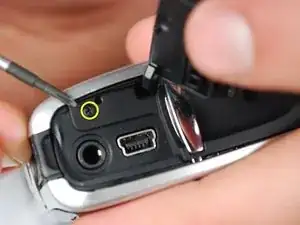

Поднимите крышку «A/V OUT DIGITAL» и удалите винт над USB‑портом.

Осторожно отстегните крышку «A/V OUT DIGITAL» от петли.

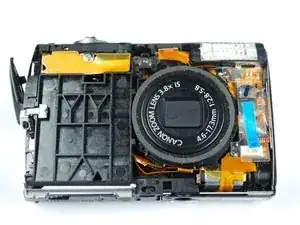

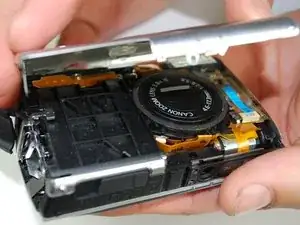

Снимите переднюю панель с камеры, используя лёгкое направленное вверх давление.

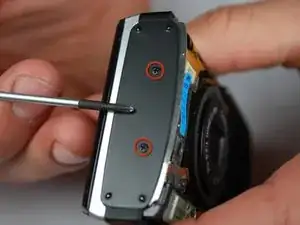

Удалите два винта Phillips #00 с плоского торца камеры.

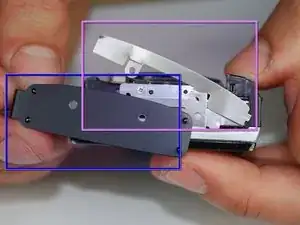

Снимите чёрную боковую пластину в форме L.

Снимите серебряную U‑образную фиксирующую пластину.

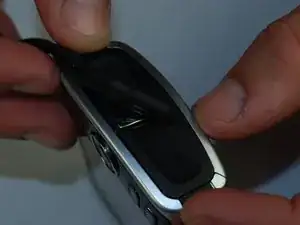

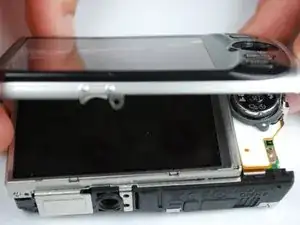

Сдвиньте заднюю панель корпуса и снимите её.

Первый винт, который нужно удалить, находится на нижней стороне камеры, с левой стороны.

Используя отвёртку Phillips #00, удалите серебряный винт диаметром 0,133 дюйма на нижней левой стороне.

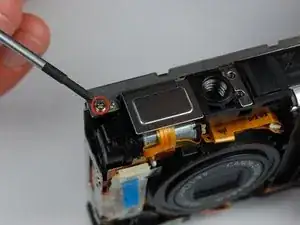

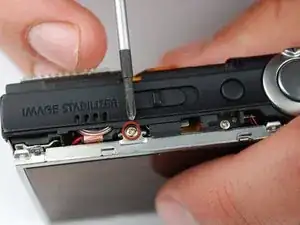

Второй винт находится на верхней части камеры.

Тем же крестообразным битом удалите последний серебряный винт 0,133 дюйма.

Это отсоединит серебряную U‑образную деталь, удерживавшую ЖК‑экран. Снимите её и отложите в сторону.

Теперь ЖК‑экран должен быть прикреплён только кабелем данных ЖК‑экрана.

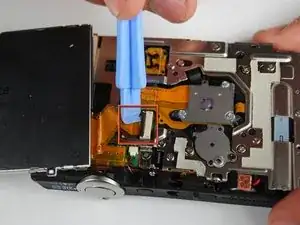

Поднимите экран с правой стороны и с помощью небольшой отвёртки или другого инструмента для открывания переверните чёрную часть разъёма вверх, чтобы разблокировать его.

Осторожно вытащите кабель данных из разъёма.

ЖК‑экран всё ещё должен быть подключён кабелем подсветки.

Чтобы удалить кабель подсветки, используйте другой инструмент для открывания, чтобы разблокировать разъём кабеля подсветки.

Осторожно извлеките кабель подсветки.

ЖК‑экран теперь должен быть полностью отсоединён от корпуса камеры.

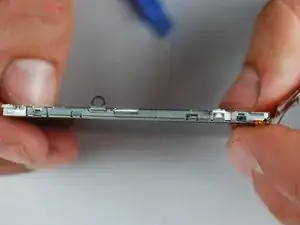

Корпус ЖК‑экрана соединён 4 защёлками, расположенными сверху и снизу с левой и правой стороны.

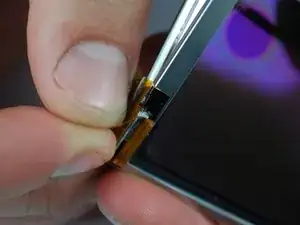

Осторожно разъедините защёлки, аккуратно поддёргивая их по одной.

После освобождения защёлок задняя часть корпуса всё ещё будет соединена с передней частью кабелем подсветки.

Осторожно отклейте кабель подсветки от корпуса.

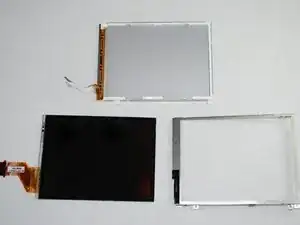

ЖК‑экран и корпус теперь должны состоять из трёх частей:

ЖК‑экран

Рамка ЖК‑экрана

Задняя часть корпуса ЖК‑экрана

Сам ЖК‑экран теперь можно снять и отремонтировать или заменить.
