Разборка логической платы Canon Powershot SD880

Удалите два винта длиной 2,4 мм с боку камеры рядом с экраном LCD, используя отвертку Philips #00.

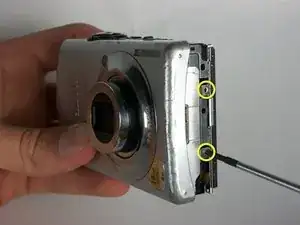

Удалите два винта длиной 4,1 мм с другой стороны, используя отвертку Philips #00.

Один винт будет находиться под резиновым защитным клапаном USB.

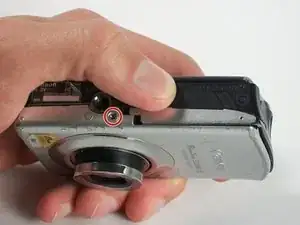

Удалите один винт длиной 2,6 мм снизу камеры, используя отвертку Philips #00.

Осторожно снимите заднюю крышку камеры.

Удалите винт длиной 2,6 мм снизу камеры, используя отвертку Philips #00.

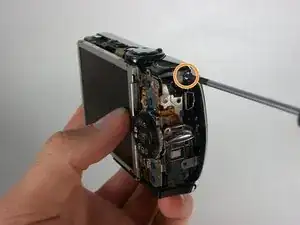

Удалите винт длиной 4,1 мм со стороны кнопки меню камеры, используя отвертку Philips #00.

Два винта с другой стороны камеры уже были удалены при снятии задней крышки.

Отключите зеленый и белый разъемы, соединяющие верхнюю панель с верхней частью логической платы.

Освободите фиксатор над объективом.

Освободите фиксатор сзади.

Удалите 2 винта (1,75 мм) с помощью отвертки.

Отсоедините 3 шлейфа, потянув вверх. Все они находятся на передней части камеры.

Удалите только что открывшийся винт (1,75 мм) с помощью отвертки.

Отогните черный фиксатор, чтобы извлечь шлейф.

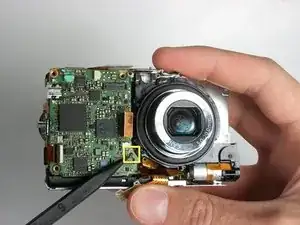

Единственное, что удерживает логическую плату на месте, — это черный выступ. Поднимите логическую плату из этого угла с нарастающей силой, пока она не выскочит.
