Замена корпуса Canon PowerShot SD850 IS
Этот гид предназначен для доступа к внутренним компонентам камеры для ремонта и диагностики.
Шаг 1
Чтобы избежать сильного электрического удара, не снимайте и не вмешивайтесь во внутренние компоненты вспышки камеры. Электрический конденсатор подключен к вспышке и может разрядиться при контакте.

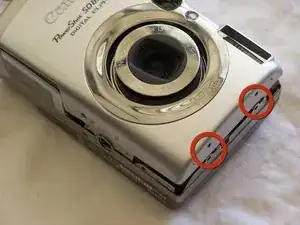

Удалите два боковых винта, обозначенные красными кругами, с помощью отвертки Phillips #00.

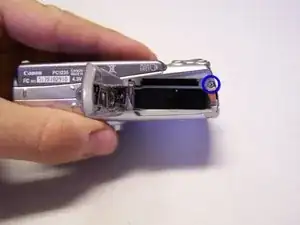

Удалите винт в отсеке для батареи, обозначенный синим кругом, снова используя отвертку Phillips #00.

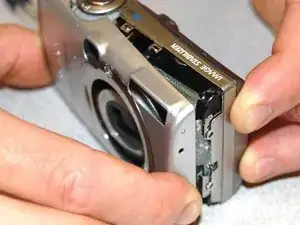

Снимите переднюю панель, аккуратно от peeling корпус от камеры.
Шаг 2

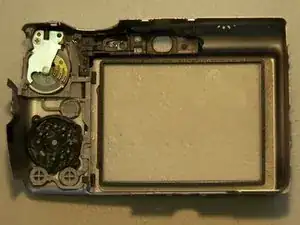

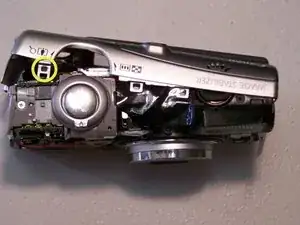

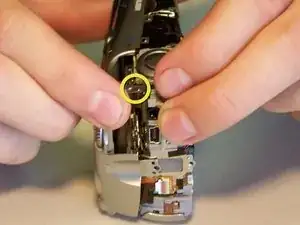

Удалите заднюю панель, используя лопатку, чтобы поднять вкладку, выделенную желтым.
Поверните заднюю панель по часовой стрелке, как показано на втором фото.
Шаг 3

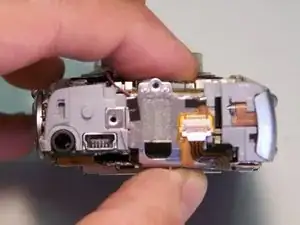

Удалите крышку аудио/видеопорта [инструменты не нужны]
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
