Замена кнопки спуска затвора Canon PowerShot SD870 IS

Снимите ремешок для запястья, если он установлен.

Извлеките литий-ионную батарею.

Вывинтите два винта Phillips #00 длиной 4 мм на дне камеры.

Вывинтите винт рядом с креплением ремешка для запястья.

Поднимите крышку «A/V OUT DIGITAL» и снимите винт над USB-портом.

Осторожно отщелкните крышку «A/V OUT DIGITAL» с петли.

Снимите переднюю крышку с камеры, применяя осторожное вверх направленное давление.

Вывинтите два винта Phillips #00 с плоского торца камеры.

Снимите чёрную боковую пластину в форме буквы L.

Снимите серебристую крепёжную пластину в форме буквы U.

Сдвиньте заднюю оболочку корпуса, чтобы снять её.

Первый винт, который нужно удалить, расположен на дне камеры, с левой стороны.

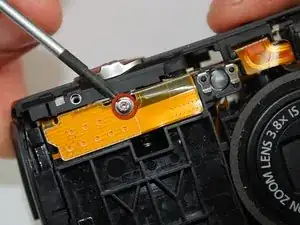

С помощью отвертки Phillips #00 выкрутите серебристый винт 0.133 дюйма в нижней левой части.

Второй винт, который нужно удалить, находится на верхней части камеры.

Используя ту же отвертку Phillips, выкрутите оставшийся серебристый винт 0.133 дюйма.

Это отсоединит серебристую U-образную деталь, удерживавшую ЖК-экран. Снимите её и отложите в сторону.

Теперь ЖК-экран должен быть прикреплён только кабелем данных ЖК.

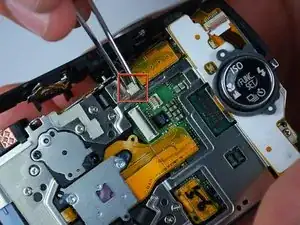

Поднимите экран с правой стороны и с помощью маленькой отвёртки или другого тонкого инструмента переверните чёрную часть разъёма вверх, чтобы разблокировать её.

Осторожно вытяните кабель данных из разъёма.

ЖК-экран всё ещё будет подключён с помощью кабеля подсветки.

Чтобы снять кабель подсветки, используйте ещё один тонкий инструмент, чтобы разблокировать разъём кабеля подсветки.

Осторожно вытащите кабель подсветки.

ЖК-экран теперь должен быть полностью отсоединён от корпуса камеры.

Корпус ЖК-экрана соединён четырьмя защёлками, расположенными сверху и снизу слева и справа.

Осторожно освободите защёлки, аккуратно поддев их по одной.

После освобождения защёлок задняя часть корпуса всё ещё будет соединена с передней частью корпусом кабелем подсветки.

Аккуратно отлейте кабель подсветки от корпуса.

Теперь ЖК-экран и корпус должны быть разделены на три части:

ЖК-экран

Рамка ЖК-экрана

Задняя часть корпуса ЖК-экрана

Сам ЖК-экран теперь можно снять и отремонтировать/заменить.

Сняв корпус и ЖК-экран, можно приступать к снятию кнопки спуска затвора.

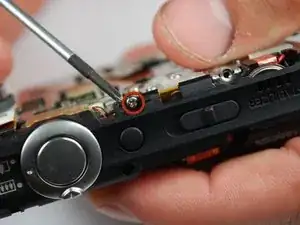

Начните с того, что с помощью отвертки Philips #00 выкрутите два серебристых винта 0.159 дюйма на верхней и передней части камеры.

Верхняя пластиковая деталь, удерживающая кнопку спуска, должна быть прикреплена только проводным разъёмом красного и чёрного цвета к плате управления.

Снимите разъём с платы управления и отделите корпус кнопки спуска от камеры.

Сняв пластиковый корпус кнопки спуска с камеры, с помощью отвертки Philips #00 выкрутите два серебристых винта 0.090 дюйма.

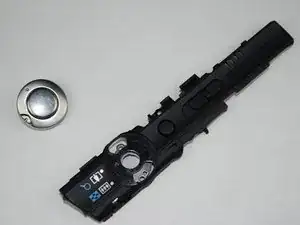

Кнопку спуска можно теперь снять и отремонтировать или заменить.
