Замена ЖК-экрана Canon PowerShot SD850 IS
Используйте это руководство, чтобы получить доступ к ЖК-экрану и выполнить ремонт.
Шаг 1
Сдвиньте светло-серую защёлку в сторону края камеры с помощью ногтя.
Поднимите светло-серую защёлку, чтобы открыть крышку.
На этих фотографиях не показана карта памяти или аккумулятор камеры, которые должны быть видны внутри.
Шаг 2
Сдвиньте маленькую коричневую защёлку в сторону края камеры с помощью ногтя.
Отпустите коричневую защёлку, когда аккумулятор вспрыгнет вверх.
Возьмите аккумулятор и потяните прямо вверх, чтобы извлечь из держателя.
При вставке аккумулятора ориентируйте его так, чтобы клеммы соединились.
Шаг 3
Удалите следующие 4 винта:
Два винта Phillips №00, 2.8 мм, внизу камеры.
Два винта Phillips №00, 2.75 мм, на противоположной стороне от шнурка для запястья.
Шаг 4
Откройте крышку A/V OUT DIGITAL на стороне со шнурком для запястья.
Удалите винт Phillips №00, 2.75 мм, под крышкой A/V OUT DIGITAL на стороне со шнурком для запястья.
Шаг 5
На нижней части камеры сдвиньте светло-серую защёлку в сторону края камеры с помощью ногтя.
Сдвиньте светло-серую дверцу и поднимите её, чтобы открыть.
Удалите винт Phillips №00, 8.35 мм, рядом с коричневой защёлкой, удерживающей аккумулятор.
Шаг 6
Аккуратно вытащите переднюю крышку прямо из корпуса камеры. Это откроет проводку на передней части камеры.
Шаг 7
Удалите винт Phillips №00, 2.75 мм, рядом с A/V OUT DIGITAL.
Шаг 8

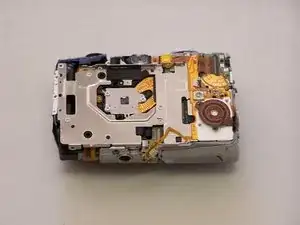

Сдвиньте заднюю панель (с защитной плёнкой) в сторону, чтобы открыть ЖК-экран и заднюю проводку.
Шаг 9

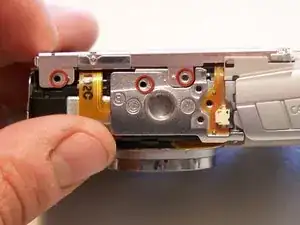

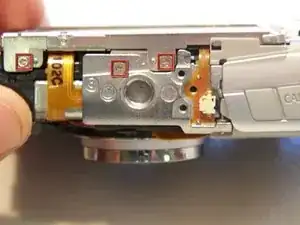

Удалите три винта, крепящиеся к нижней части кронштейнов ЖК-экрана.
Шаг 10

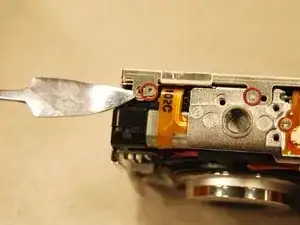

Снимите один четвертной кронштейн вокруг ЖК-экрана.
Снимите три четвертных кронштейна вокруг ЖК-экрана.
Шаг 11
Обратите внимание: перед снятием последнего кронштейна есть две важные области.

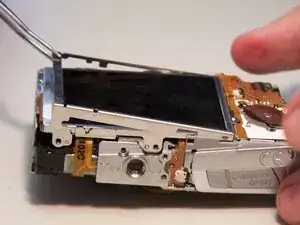

Во-первых, используйте лопатку, чтобы отогнуть два выступа от маленьких направляющих штифтов.
Во-вторых, сдвиньте кронштейн вправо, как показано на втором рисунке, одновременно поднимая. Маленький язычок удерживает последний кронштейн на месте.

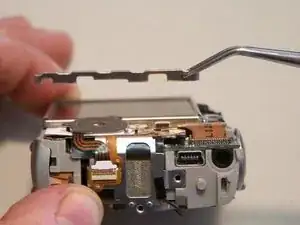

Снимите квадратный металлический кронштейн.
Шаг 12

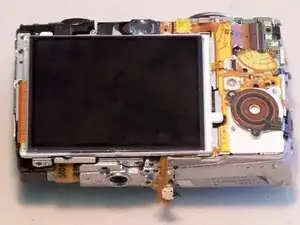

На этом этапе экран должен легко подняться из корпуса камеры.
Шаг 13

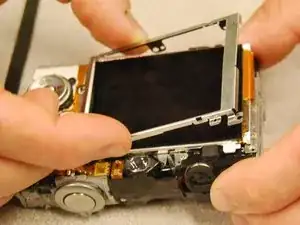

Поднимите ЖК-экран и снимите два ленточных кабеля.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
