Замена кнопки Function/Set на Canon PowerShot SD850 IS
Это руководство по замене кнопки Function/Set, расположенной на задней стороне камеры.
Шаг 1
Сдвиньте светло‑серую защёлку к краю камеры, используя ноготь.
Поднимите светло‑серую защёлку, чтобы открыть дверцу.
На этих фотографиях не показаны карта памяти и аккумулятор камеры, которые должны быть видны внутри.
Шаг 2
Сдвиньте малую коричневую защёлку к краю камеры, используя ноготь.
Отпустите коричневую защёлку, когда аккумулятор выскочит.
Возьмите аккумулятор и потяните прямо вверх, чтобы извлечь из держателя.
При установке аккумулятора ориентируйте его так, чтобы контакты соединялись.
Шаг 3
Удалите следующие 4 винта:
Два винта Phillips #00 длиной 2.8 мм внизу камеры.
Два винта Phillips #00 длиной 2.75 мм с противоположной стороны ремешка запястья.
Шаг 4
Откройте крышку A/V OUT DIGITAL на стороне с ремешком запястья.
Удалите винт Phillips #00 длиной 2.75 мм под крышкой A/V OUT DIGITAL на стороне ремешка запястья.
Шаг 5
На нижней стороне камеры с помощью ногтя сдвиньте светло‑серую защёлку к краю камеры.
Сдвиньте светло‑серую дверцу и поднимите, чтобы открыть дверцу.
Удалите винт Phillips #00 длиной 8.35 мм рядом с коричневой защёлкой, удерживающей аккумулятор.
Шаг 6
Осторожно потяните переднюю крышку прямо наружу от камеры. Это откроет проводку на передней части камеры.
Шаг 7
Удалите винт Phillips #00 длиной 2.75 мм рядом с надписью A/V OUT DIGITAL.
Шаг 8
Сдвиньте заднюю панель (с защитой экрана) в сторону, чтобы открыть ЖК‑дисплей и заднюю проводку.
Шаг 9

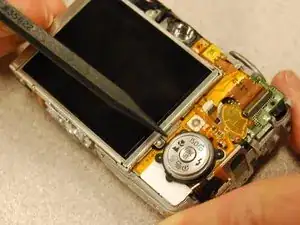

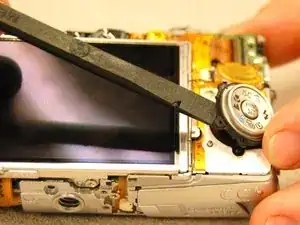

Найдите и снимите пластиковую кнопку Function/Set. Аккуратно подденьте её вверх, как показано на фото.
Шаг 10

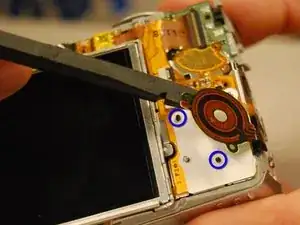

Поднимите шлейф кнопки Function/Set с двух направляющих штифтов.
Шаг 11

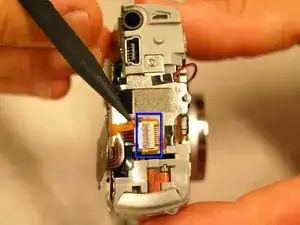

Снимите шлейф, поддев плоскую вкладку и вытянув шлейф из разъёма.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
