Замена объектива камеры Canon PowerShot SD850 IS

Удалите следующие 4 винта:

Два винта Phillips #00 2.8 мм в нижней части камеры.

Два винта Phillips #00 2.75 мм на противоположной стороне от ремешка для запястья.

Откройте крышку A/V OUT DIGITAL на стороне ремешка для запястья.

Снимите винт Phillips #00 2.75 мм под крышкой A/V OUT DIGITAL на стороне ремешка для запястья.

На нижней части камеры используйте ноготь, чтобы сдвинуть светло-серую защёлку в сторону края камеры.

Сдвиньте светло-серую дверцу и потяните вверх, чтобы открыть её.

Удалите винт Phillips #00 8.35 мм рядом с коричневой защёлкой, удерживающей аккумулятор.

Осторожно потяните переднюю крышку прямо наружу от корпуса камеры. Это откроет проводку на передней части камеры.

Удалите винт Phillips #00 2.75 мм рядом с разъёмом A/V OUT DIGITAL.

Сдвиньте заднюю крышку (с защитой экрана) в сторону, чтобы открыть ЖК-дисплей и заднюю проводку.

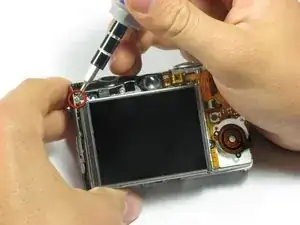

Удалите винт Phillips #00 1.75 мм, расположенный в верхнем левом углу ЖК-экрана.

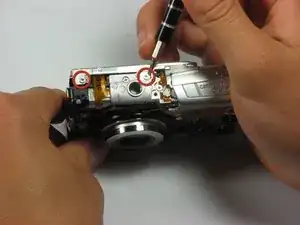

Удалите два винта Phillips #00 3.4 мм, расположенные внизу камеры.

Снимите две металлические рамки, удерживающие ЖК-панель на месте.

ЖК-экран теперь должен быть прикреплён только двумя кабелями данных ЖК.

Поднимите экран с левой стороны и используйте лопатку или маленькую плоскую отвёртку, чтобы откинуть чёрную часть разъёма вверх для разблокировки.

Аккуратно извлеките кабель данных из разъёма.

ЖК всё ещё должен быть подключён кабелем подсветки.

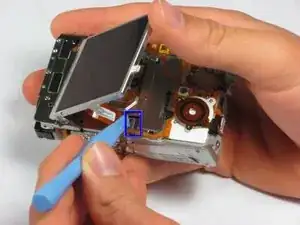

Чтобы снять кабель подсветки, используйте лопатку или маленькую плоскую отвёртку, чтобы разблокировать разъём кабеля подсветки.

Аккуратно извлеките кабель подсветки.

ЖК-экран теперь может быть полностью отсоединён от корпуса камеры.

ЖК-экран и корпус теперь состоят из трёх частей:

ЖК-экран

Рама ЖК-экрана

Задняя крышка ЖК

Сам ЖК-экран теперь можно снять и отремонтировать/заменить.

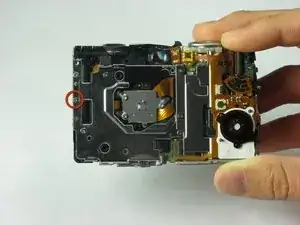

Удалите винт Phillips #00 1.85 мм, расположенный на левой стороне камеры.

Используйте пинцет, чтобы вынуть динамик, расположенный в верхней части камеры на блоке вспышки.

Затем с помощью пинцета осторожно снимите кабель динамика с его держателей.

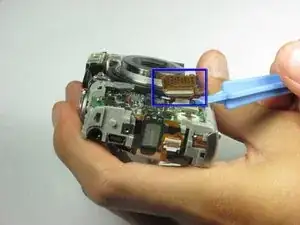

Используйте лопатку или плоскую отвёртку, чтобы снять кабель объектива, расположенный в передней части камеры.

Используйте лопатку или плоскую отвёртку и аккуратно подденьте первый кабель вспышки снизу кабеля. Белый двухконтактный силовой кабель встряхивается ВВЕРХ (подденьте лопаткой под место вставки красного/чёрного проводов и приложите усилие вверх). Для жёлтого кабеля приложите давление по горизонтали.

Затем используйте лопатку или плоскую отвёртку и аккуратно подденьте второй кабель вспышки.

Осторожно выньте блок вспышки из остальной части камеры.

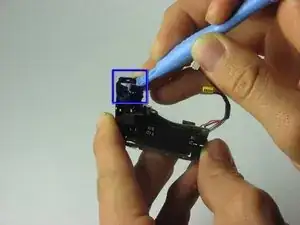

Используйте лопатку или плоскую отвёртку и аккуратно снимите пластиковую деталь сверху блока вспышки.

Блок вспышки теперь можно снять и заменить.

Осторожно: не прикасайтесь к конденсатору, прикреплённому к блоку вспышки, так как он может всё ещё быть заряжен!

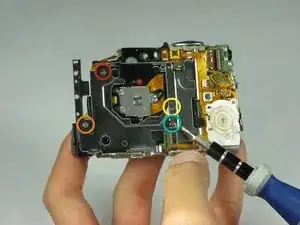

Снимите четыре винта, расположенные на задней части камеры:

Винт Phillips #00 6.15 мм

Винт Phillips #00 2.75 мм

Винт Phillips #00 2.15 мм

Винт Phillips #00 2.7 мм

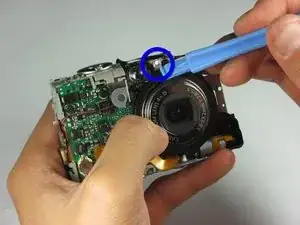

Используйте лопатку или плоскую отвёртку и аккуратно подденьте лампочку, расположенную спереди камеры над объективом.

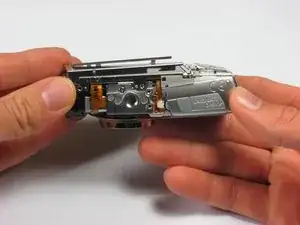

Осторожно извлеките объектив из корпуса камеры.
