Замена вспышки Canon Powershot SD880
Это руководство поможет Вам разобрать вспышку на камере Canon Powershot SD880. Перед началом учтите, что вспышка имеет несколько хрупких соединений и обращаться с ней нужно осторожно.
Шаг 1
Открутите два винта длиной 2,4 мм с боковой стороны камеры, расположенные рядом с экраном, с помощью отвёртки Phillips #00.
Открутите два винта длиной 4,1 мм с другой стороны с помощью отвёртки Phillips #00.
Один винт находится под резиновым кожухом разъёма USB.
Открутите один винт длиной 2,6 мм с нижней стороны камеры с помощью отвёртки Phillips #00.
Осторожно снимите заднюю крышку камеры.
Шаг 2
Открутите винт длиной 2,6 мм с нижней стороны камеры с помощью отвёртки Phillips #00.
Открутите винт длиной 4,1 мм со стороны кнопки меню с помощью отвёртки Phillips #00.
Два винта с другой стороны камеры уже были удалены при снятии задней крышки.
Шаг 3
Отсоедините зелёный и белый разъёмы, соединяющие верхнюю панель с верхней частью логической платы.
Отсоедините фиксатор над объективом.
Отсоедините фиксатор сзади.
Шаг 4

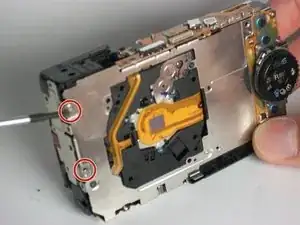

Открутите два винта длиной 2,9 мм в верхнем правом и нижнем левом углах экрана с помощью отвёртки Phillips #0.
Отсоедините шлейфы, соединяющие экран с камерой.
Поднимите экран вверх.
Шаг 5
Будьте осторожны при снятии вспышки, так как конденсатор может быть заряжен.
Открутите два винта длиной 1,8 мм сзади с помощью отвёртки Phillips #0, чтобы снять металлическую защиту.
Чтобы отсоединить шлейф в верхней части камеры, аккуратно потяните его из разъёма.

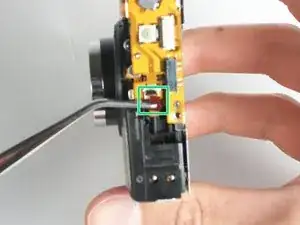

Отсоедините белый разъём от красного и чёрного проводов.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
