Замена материнской платы Canon PowerShot SD850 IS

Используйте это руководство для извлечения неисправной материнской платы из Canon PowerShot SD850 IS.

Шаг 1

Сдвиньте светло-серую защёлку в направлении к краю камеры, используя ноготь.

Поднимите светло-серую защёлку, чтобы открыть крышку.

На фотографиях не показаны карта памяти и аккумулятор камеры, которые должны быть видны внутри.

Шаг 2

Сдвиньте маленькую коричневую защёлку в направлении к краю камеры, используя ноготь.

Отпустите коричневую защёлку, когда аккумулятор выскочит.

Возьмите аккумулятор и потяните прямо вверх, чтобы вынуть его из держателя.

При установке аккумулятора ориентируйте его так, чтобы клеммы правильно соединялись.

Шаг 3

Удалите следующие 4 винта:

Два винта Phillips #00, 2,8 мм в нижней части камеры.

Два винта Phillips #00, 2,75 мм на противоположной стороне от шнурка для запястья.

Шаг 4

Откройте крышку A/V OUT DIGITAL на стороне со шнурком для запястья.

Удалите винт Phillips #00, 2,75 мм под крышкой A/V OUT DIGITAL на стороне со шнурком для запястья.

Шаг 5

На дне камеры сдвиньте светло-серую защёлку в направлении к краю камеры, используя ноготь.

Сдвиньте светло-серую дверцу и потяните вверх, чтобы открыть крышку.

Удалите винт Phillips #00, 8,35 мм рядом с коричневой защёлкой, удерживающей аккумулятор.

Шаг 6

Осторожно потяните переднюю крышку прямо наружу от камеры. Это обнажит проводку на передней части камеры.

Шаг 7

Удалите винт Phillips #00, 2,75 мм рядом с A/V OUT DIGITAL.

Шаг 8

Сдвиньте заднюю панель (с защитой экрана) в сторону, чтобы открыть доступ к ЖК-экрану и задней проводке.

Шаг 9

Удалите винт Phillips #00, 1,75 мм, расположенный в верхнем левом углу ЖК-экрана.

Шаг 10

Удалите два винта Phillips #00, 3,4 мм, расположенные в нижней части камеры.

Шаг 11

Снимите две металлические рамки, удерживающие панель ЖК-экрана на месте.

Шаг 12

Теперь ЖК-экран должен быть подключён только двумя кабелями данных ЖК.

Поднимите экран с левой стороны и используйте лопатку или маленькую плоскую отвёртку, чтобы откинуть чёрную часть разъёма вверх и разблокировать его.

Осторожно вытащите кабель данных из разъёма.

Шаг 13

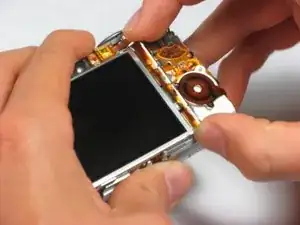

ЖК-экран всё ещё должен быть подключён кабелем подсветки.

Чтобы снять кабель подсветки, используйте лопатку или маленькую плоскую отвёртку, чтобы разблокировать разъём кабеля подсветки.

Осторожно извлеките кабель подсветки.

Теперь ЖК-экран может быть полностью отделён от корпуса камеры.

Шаг 14

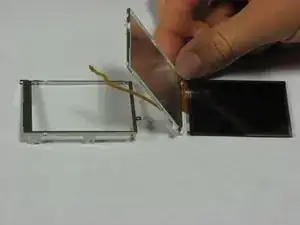

ЖК-экран и корпус теперь состоят из трёх частей:

ЖК-экран

Рамка ЖК-экрана

Задняя часть корпуса ЖК-экрана

Сам ЖК-экран теперь можно снять и отремонтировать или заменить.

Шаг 15

Удалите винт Phillips #00, 1,85 мм, расположенный на левой стороне камеры.

Шаг 16

Используйте пинцет, чтобы извлечь динамик, расположенный в верхней части камеры на блоке вспышки.

Затем аккуратно снимите кабель динамика с соответствующих креплений с помощью пинцета.

Шаг 17

Используйте лопатку или плоскую отвёртку, чтобы снять кабель объектива камеры, расположенный в передней части камеры.

Шаг 18

Используйте лопатку или плоскую отвёртку и аккуратно подденьте первый кабель вспышки снизу кабеля. Белый двухконтактный питающий кабель выдвигается ВВЕРХ (подденьте лопаткой под место вставки красного/чёрного проводов и приложите вверх направленное усилие). Для жёлтого кабеля применяйте усилие горизонтально.

Затем используйте лопатку или плоскую отвёртку и аккуратно подденьте второй кабель вспышки.

Шаг 19

Осторожно отделите компонент вспышки от остальной части камеры.

Используйте лопатку или плоскую отвёртку и аккуратно снимите пластиковую деталь сверху блока вспышки.

Блок вспышки теперь можно снять и заменить.

Будьте осторожны, не прикасайтесь к конденсатору, подключённому к блоку вспышки, так как он может всё ещё быть заряжен!

Шаг 20

Удалите четыре винта, расположенные на задней части камеры:

Винт Phillips #00, 6,15 мм

Винт Phillips #00, 2,75 мм

Винт Phillips #00, 2,15 мм

Винт Phillips #00, 2,7 мм

Шаг 21

Используйте лопаточку или плоскую отвертку и осторожно подденьте лампочку, расположенную перед камерой над объективом.

Шаг 22

Аккуратно снимите объектив с остальной части камеры.

Шаг 23

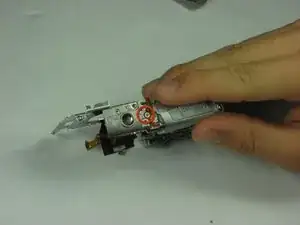

Удалите винт Phillips #00 длиной 2,6 мм, расположенный рядом с кнопкой спуска затвора.

Шаг 24

Используйте инструмент для поддевания или пальцы, чтобы освободить ленточный кабель из держателя.

Аккуратно извлеките узел кнопки спуска затвора из камеры.

Шаг 25

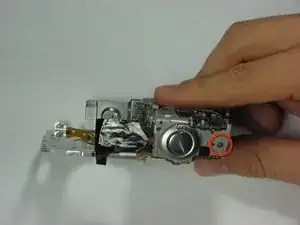

Удалите винт Phillips #00 длиной 3,4 мм, расположенный под камерой.

Затем используйте инструмент для поддевания или пальцы, чтобы освободить кабель триггера питания из держателя.

Шаг 26

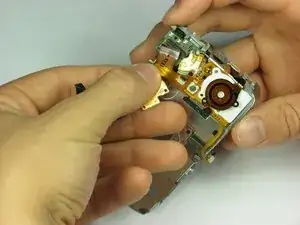

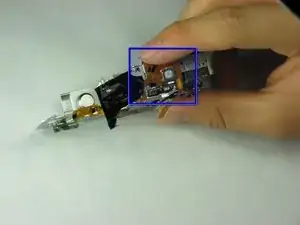

Используйте инструмент для поддевания или пальцы, чтобы освободить ленточные кабели из соответствующих держателей, расположенных в верхней части камеры.

Шаг 27

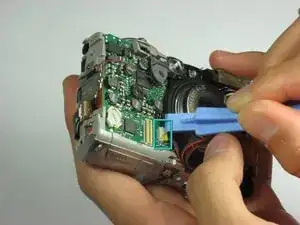

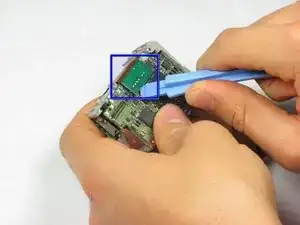

Используйте лопаточку или плоскую отвертку, чтобы разблокировать ленточный кабель, расположенный сзади камеры.

Затем аккуратно вытащите ленточный кабель.

Шаг 28

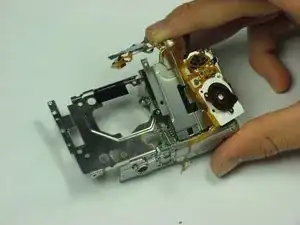

Весь ленточный кабель и металлический кожух теперь можно легко снять с остатков камеры.

Шаг 29

Используйте лопаточку или плоскую отвертку, чтобы отсоединить кабель материнской платы.

Шаг 30

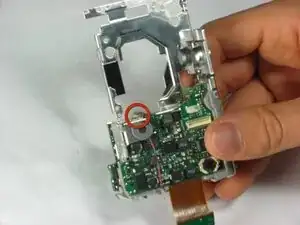

Далее удалите винт Phillips #00 длиной 3,4 мм, расположенный спереди камеры.

Шаг 31

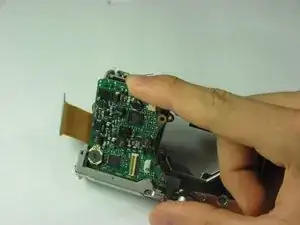

Теперь материнскую плату можно аккуратно вынуть из металлического корпуса.

Заключение

Для сборки устройства выполните эти действия в обратном порядке.

Перевод руководства с ifixit.com
