Замена материнской платы Canon PowerShot SD870 IS

Снимите ремешок для запястья, если он установлен.

Извлеките литий-ионный аккумулятор.

Снимите два винта Philips #00 длиной 4 мм на нижней части камеры.

Снимите винт рядом с креплением ремешка для запястья.

Поднимите крышку «A/V OUT DIGITAL» и снимите винт над USB-портом.

Осторожно отстегните крышку «A/V OUT DIGITAL» от петли.

Снимите переднюю панель с камеры, приложив лёгкое усилие вверх.

Снимите два винта Philips #00 с плоского торца камеры.

Снимите чёрную боковую крышку в форме буквы L.

Снимите серебряную удерживающую пластину в форме буквы U.

Сдвиньте заднюю крышку, чтобы снять её.

Первый винт, который необходимо удалить, находится на нижней части камеры слева.

Используя отвёртку Phillips #00, удалите серебряный винт длиной 0,133 дюйма в нижней левой части.

Второй винт, который нужно удалить, находится на верхней части камеры.

Той же отвёрткой Philips снимите последний серебряный винт длиной 0,133 дюйма.

Это отсоединит серебряную U-образную деталь, которая удерживала ЖК-экран. Снимите эту деталь и отложите в сторону.

Теперь ЖК-экран должен быть прикреплён только кабелем данных ЖК-дисплея.

Поднимите экран с правой стороны и используйте маленькую отвёртку или другой небольшой инструмент для вскрытия, чтобы откинуть чёрную часть разъёма вверх и разблокировать её.

Осторожно извлеките кабель данных из разъёма.

ЖК-экран всё ещё должен быть подключён кабелем подсветки.

Чтобы снять кабель подсветки, используйте другой небольшой инструмент для вскрытия, чтобы разблокировать разъём кабеля подсветки.

Осторожно извлеките кабель подсветки.

ЖК-экран теперь должен быть полностью отсоединён от корпуса камеры.

Корпус ЖК-экрана соединён четырьмя защёлками, расположенными сверху и снизу слева и справа.

Осторожно освободите защёлки, аккуратно поддевая их по одной.

После освобождения защёлок задняя часть корпуса всё ещё будет соединена с передней частью корпусa кабелем подсветки.

Осторожно отлепите кабель подсветки от корпуса.

Теперь ЖК-экран и корпус должны быть разделены на три части:

ЖК-экран

Рамка ЖК-экрана

Задняя крышка корпуса ЖК-экрана

Сам ЖК-экран теперь можно снять и отремонтировать или заменить.

Сняв корпус и ЖК-экран, вы готовы снять кнопку спуска затвора.

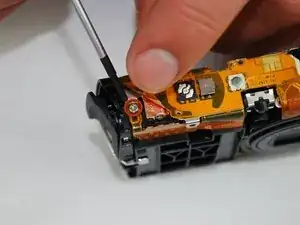

Начните с того, что отвёрткой Philips #00 снимите два серебряных винта длиной 0,159 дюйма на верхней и передней части камеры.

Верхняя пластиковая деталь, удерживающая кнопку спуска, должна держаться только с помощью красно-чёрного проводного разъёма, подключённого к плате управления.

Отсоедините разъём от платы управления и отделите корпус кнопки спуска от камеры.

С пластиковой рамой кнопки спуска, снятой с камеры, используйте отвёртку Philips #00, чтобы удалить два серебряных винта длиной 0,090 дюйма.

Кнопку спуска теперь можно снять и отремонтировать или заменить.

После снятия корпуса, ЖК-экрана и корпуса кнопки спуска, плата управления становится доступной для снятия и замены или ремонта.

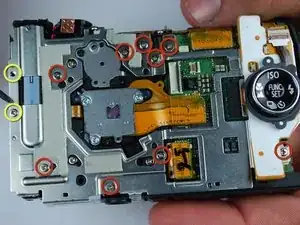

Начните с того, что отвёрткой Philips #00 удалите два серебряных винта длиной 0,080 дюйма на левой стороне металлической монтажной пластины (жёлтые круги).

Используя отвёртку Philips #00, снимите девять серебряных винтов с задней и верхней части камеры (красные круги).

Вам придётся приподнять кнопку Function и её проводку с контактных штырей, удерживающих её на месте, чтобы добраться до некоторых винтов.

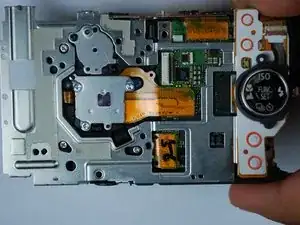

Теперь можно снять металлическую заднюю пластину. Всё, что удерживает её сейчас — это штыри и провода, подключённые к плате управления.

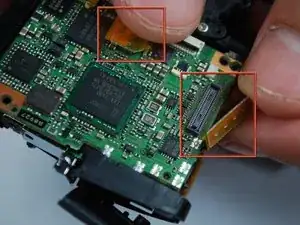

Теперь необходимо отсоединить провода, подключённые к плате управления. Аккуратно вытяните их из держателей на плате управления.

После отключения разъёмов плата управления может быть удалена для ремонта или замены.
