Замена блока вспышки Canon PowerShot SD870 IS

Используйте это руководство, чтобы снять неисправный блок вспышки с Canon PowerShot SD870 IS.

Шаг 1

Снимите ремешок на запястье, если он установлен.

Извлеките литий-ионный аккумулятор.

Шаг 2

Отверните два винта Phillips #00 длиной 4 мм на нижней части камеры.

Удалите винт рядом с креплением ремешка на запястье.

Поднимите крышку «A/V OUT DIGITAL» и снимите винт над USB-портом.

Шаг 3

Осторожно отстегните крышку «A/V OUT DIGITAL» от шарнира.

Шаг 4

Снимите переднюю панель с корпуса камеры, применяя лёгкое вверх направленное давление.

Шаг 5

Отверните два винта Phillips #00 на плоском торце камеры.

Снимите чёрную боковую пластину в форме буквы L.

Снимите серебристую удерживающую пластину в форме U.

Шаг 6

Сдвиньте заднюю крышку, чтобы снять её.

Шаг 7

Первый винт, который нужно удалить, находится на нижней части камеры, с левой стороны.

С помощью отвертки Phillips #00 отвинтите серебристый винт 0.133 дюйма в нижней левой части.

Шаг 8

Второй винт расположен на верхней части камеры.

Используя ту же отвертку Phillips, удалите последний серебристый винт 0.133 дюйма.

Это отсоединит серебристую U-образную деталь, удерживавшую ЖК-экран. Снимите эту деталь и отложите в сторону.

Шаг 9

ЖК-экран теперь должен быть прикреплён только кабелем данных LCD.

Поднимите экран с правой стороны и используйте небольшую отвёртку или другой мелкий инструмент для вскрытия, чтобы откинуть вверх чёрную часть разъёма и разблокировать её.

Осторожно вытяните кабель данных из разъёма.

Экран по‑прежнему должен быть подключён кабелем подсветки.

Шаг 10

Чтобы снять кабель подсветки, используйте другой небольшой инструмент для вскрытия, чтобы разблокировать разъём кабеля подсветки.

Осторожно вытащите кабель подсветки.

ЖК-экран теперь полностью отсоединён от корпуса камеры.

Шаг 11

Корпус ЖК-экрана соединён четырьмя защёлками, расположенными вверху и внизу по левой и правой сторонам.

Осторожно освободите защёлки, аккуратно поддевая их по одной.

После освобождения защёлок задняя часть корпуса всё ещё будет соединена с передней частью кабелем подсветки.

Аккуратно отделите кабель подсветки от корпуса.

Шаг 12

Теперь ЖК-экран и корпус должны состоять из трёх частей:

ЖК-экран

Рамка ЖК-экрана

Задняя часть корпуса ЖК-экрана

Сам ЖК-экран теперь можно снять и отремонтировать или заменить.

Шаг 13

После снятия корпуса и ЖК-экрана можно приступать к снятию кнопки спуска.

Начните с помощью отвертки Philips #00, чтобы удалить два серебристых винта 0.159 дюйма на верхней и передней части камеры.

Шаг 14

Верхняя пластиковая деталь, удерживающая кнопку спуска, должна держаться только на разъёме с красно‑чёрными проводами, подключенном к плате управления.

Снимите разъём с платы и отсоедините корпус кнопки спуска от камеры.

Шаг 15

Сняв пластмассовый корпус кнопки спуска, используйте отвертку Philips #00, чтобы удалить два серебристых винта 0.090 дюйма.

Кнопку спуска теперь можно снять и отремонтировать или заменить.

Шаг 16

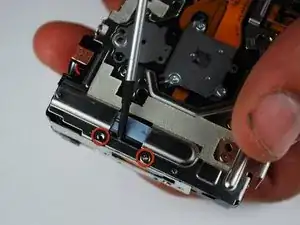

Начните с удаления двух серебристых винтов 0.080 дюйма на левой стороне камеры.

Шаг 17

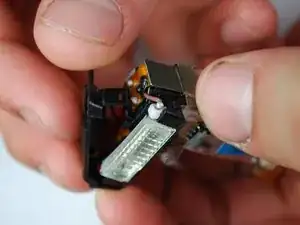

После снятия корпуса, ЖК-экрана и корпуса кнопки спуска можно снять неисправный блок вспышки и заменить его.

Начните с отключения подвешенного блока вспышки/динамика от разъёма на верхней части камеры.

Шаг 18

Далее аккуратно отсоедините пластиковую деталь сверху проводки вспышки/динамика, отогнув защёлки по обеим сторонам.

Блок вспышки теперь можно снять и заменить.

Будьте осторожны, чтобы не прикасаться к конденсатору, прикреплённому к блоку вспышки, так как он может всё ещё держать заряд!

Заключение

Для сборки устройства следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
