Разборка корпуса Canon PowerShot SD850 IS — снятие внешней крышки

Сдвиньте светло-серую защёлку в направлении к краю камеры, используя ноготь.

Поднимите светло-серую защёлку, чтобы открыть крышку.

На фотографиях не показаны карта памяти и батарея камеры, которые должны быть видны внутри.

Сдвиньте маленькую коричневую защёлку в направлении к краю камеры, используя ноготь.

Отпустите коричневую защёлку, когда батарея поднимется.

Возьмите батарею и потяните прямо вверх, чтобы вынуть её из держателя.

При установке батареи ориентируйте её так, чтобы контакты соединялись.

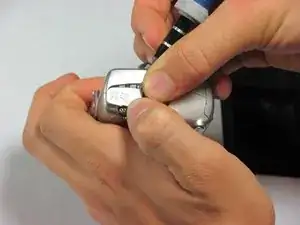

Удалите следующие 4 винта:

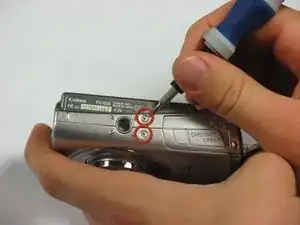

Два винта Phillips #00, 2.8 мм, в нижней части камеры.

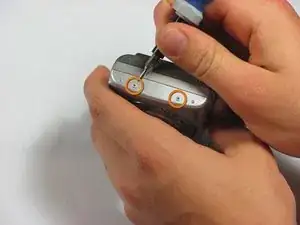

Два винта Phillips #00, 2.75 мм, на противоположной стороне от шнурка для запястья.

Откройте крышку A/V OUT DIGITAL на стороне со шнурком для запястья.

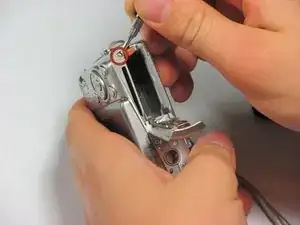

Снимите винт Phillips #00, 2.75 мм, под крышкой A/V OUT DIGITAL на стороне со шнурком для запястья.

На нижней стороне камеры сдвиньте светло-серую защёлку в направлении к краю камеры, используя ноготь.

Сдвиньте светло-серую крышку и потяните вверх, чтобы открыть её.

Снимите винт Phillips #00, 8.35 мм, рядом с коричневой защёлкой, удерживающей батарею.

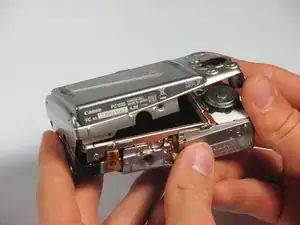

Осторожно потяните переднюю панель прямо наружу от корпуса камеры. Это откроет проводку на передней части камеры.

Снимите винт Phillips #00, 2.75 мм, рядом с A/V OUT DIGITAL.

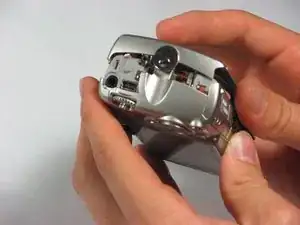

Сдвиньте заднюю крышку (с защитной плёнкой экрана) в сторону, чтобы открыть доступ к ЖК-дисплею и задней проводке.
