Замена слота для карты и батареи Canon PowerShot SD870 IS

Снимите ремешок для запястья, если он установлен.

Извлеките литий-ионную батарею.

Удалите два винта Phillips #00 длиной 4 мм на дне камеры.

Удалите винт рядом с креплением ремешка для запястья.

Поднимите крышку «A/V OUT DIGITAL» и удалите винт над USB-портом.

Осторожно отогните крышку «A/V OUT DIGITAL» с шарнира.

Снимите переднюю панель с корпуса камеры, осторожно приложив небольшое усилие вверх.

Удалите два винта Phillips #00 с плоского торца камеры.

Снимите черную боковую накладку в форме буквы L.

Снимите серебряную U-образную прижимную пластину.

Сдвиньте заднюю крышку, чтобы снять её с корпуса.

Первый винт, который нужно удалить, находится внизу камеры с левой стороны.

Используя отвертку Phillips #00, удалите серебряный винт 0.133 дюйма в нижней левой части.

Второй винт расположен в верхней части камеры.

Используя ту же отвертку Phillips, удалите последний серебряный винт 0.133 дюйма.

Это отсоединит серебряную U-образную деталь, удерживавшую ЖК-экран. Снимите эту деталь и отложите в сторону.

Теперь ЖК-экран должен быть прикреплен только кабелем данных ЖК.

Поднимите экран с правой стороны и используйте маленькую отвертку или другой инструмент для аккуратного поддевания, чтобы откинуть черную часть разъема вверх и разблокировать её.

Осторожно вытащите кабель данных из разъема.

ЖК-экран всё ещё будет подключён подсветочным кабелем.

Чтобы отсоединить подсветочный кабель, используйте другой небольшой инструмент для его разблокировки.

Осторожно выньте подсветочный кабель.

ЖК-экран теперь должен быть полностью отсоединён от корпуса камеры.

Корпус ЖК-экрана удерживается четырьмя защёлками, расположенными вверху и внизу по левому и правому краям.

Осторожно отсоединяйте защёлки, аккуратно поддёвывая их по одной.

После отсоединения защёлок задняя часть корпуса всё ещё будет соединена с передней частью подсветочным кабелем.

Аккуратно отрежьте подсветочный кабель от корпуса.

Теперь ЖК-экран и корпус должны быть разделены на три части:

ЖК-экран

Рамка ЖК-экрана

Задняя крышка корпуса ЖК-экрана

Сам ЖК-экран теперь можно снять и отремонтировать или заменить.

Сняв корпус и ЖК-экран, можно приступать к снятию кнопки спуска затвора.

Начните с удаления двумя отвёртками Philips #00 двух серебряных винтов 0.159 дюйма в верхней и передней части камеры.

Верхняя пластиковая деталь, удерживающая кнопку спуска, должна быть прикреплена только разъёмом с красно-черным проводом к плате управления.

Отсоедините разъём от платы управления и снимите корпус кнопки спуска с камеры.

Сняв пластиковый корпус кнопки спуска с камеры, используйте отвертку Philips #00, чтобы удалить два серебряных винта 0.090 дюйма.

Кнопку спуска теперь можно снять и отремонтировать или заменить.

После снятия корпуса, ЖК-экрана и корпуса кнопки спуска можно получить доступ к плате управления и извлечь её для замены или ремонта.

Начните с удаления двумя отвертками Philips #00 двух серебряных винтов 0.080 дюйма на левой стороне металлической монтажной пластины (желтые круги).

Используйте отвертку Philips #00, чтобы удалить девять серебряных винтов на задней и верхней части камеры (красные круги).

Вам придётся приподнять кнопку Function и её проводку с штырей, удерживающих их, чтобы получить доступ к некоторым винтам.

Теперь можно снять металлическую заднюю панель. На этом этапе она удерживается только штырями и проводами, подключёнными к плате управления.

Теперь провода, подключённые к плате управления, необходимо отсоединить. Осторожно выньте их из держателей на плате.

После отсоединения разъёмов плату управления можно вынуть для ремонта или замены.

После удаления всех компонентов доступ к батарее и слоту карты памяти открыт, их можно легко заменить.

Начните с отсоединения провода светодиода на передней панели камеры.

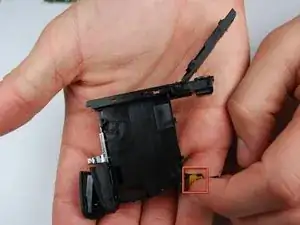

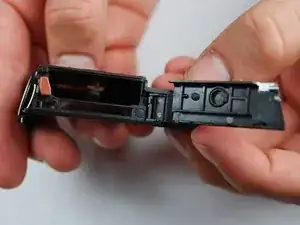

Отсек для батареи/карты памяти теперь можно заменить или отремонтировать.
