Замена экрана Fujifilm FinePix HS30EXR
Это руководство поможет заменить ЖК-экран.
Предупреждение: замена экрана требует большой осторожности, так как любое усилие может повредить корпус или внутренние кабели/провода, которые могут быть важны для работы камеры. Чтобы избежать повреждений, аккуратно работайте с корпусом при его отщёлкивании и бережно обращайтесь с проводами и кабелями.
Шаг 1
Переверните камеру так, чтобы дно было направлено вверх.
Отверткой Phillips #00 отвинтите все четыре винта.
Шаг 2
Переверните камеру так, чтобы она теперь лежала на правой стороне.
Отверткой Phillips #00 отвинтите все четыре винта.
Шаг 3
Переверните камеру так, чтобы она теперь лежала на левой стороне.
Отодвиньте или снимите крышку, скрывающую порты камеры.
Отверткой Phillips #00 отвинтите все винты.
Шаг 4
Переверните камеру так, чтобы она теперь лежала на верхней стороне.
Пластиковой лопаткой аккуратно подденьте выделенный металлический элемент корпуса камеры.
Шаг 5
Отверткой Phillips #00 отвинтите все четыре винта.
Шаг 6
Поднимите ЖК-экран вверх и отведите в сторону.
Отверткой Phillips #00 отвинтите винты.
Шаг 7
Пластиковой лопаткой подденьте рамку.
Если рамка не отщёлкивается после нескольких попыток, убедитесь, что все винты вынуты.
Шаг 8
Медленно и аккуратно отведите рамку в сторону, чтобы лучше видеть внутренности.
Шаг 9

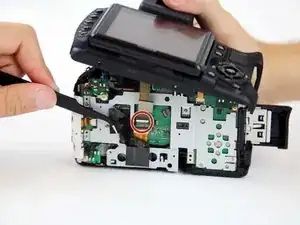

Отодвиньте (или снимите) чёрную ленту, чтобы открыть больше внутренней части камеры.
Переключите белый зафиксатор выделенного разъёма вверх — это разблокирует ленточный кабель в его посадочном месте.
Чтобы проверить, выполнено ли это, аккуратно потяните ленточный кабель из разъёма. Он должен выйти без усилий.
Шаг 10

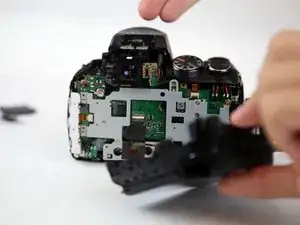

Теперь, когда ленточный кабель отключён, отведите рамку, чтобы продолжить работу.
Шаг 11
Переверните компонент рамки так, чтобы внутренняя часть стала доступна.

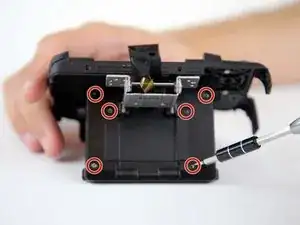

Отвёрткой отвинтите все выделенные винты.
Шаг 12
Переверните компонент ЖК-экрана так, чтобы была доступна нижняя половина.
Отвёрткой отвинтите все выделенные винты.
Шаг 13
Снимите компонент ЖК-экрана с его крепления.
Поверните компонент ЖК-экрана так, чтобы правая сторона стала доступна.

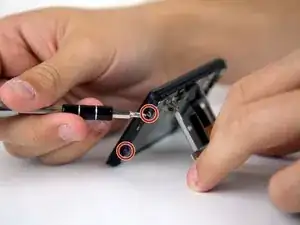

Отвёрткой отвинтите все выделенные винты.
Шаг 14

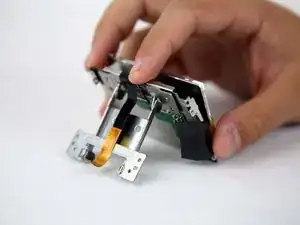

Теперь ЖК-экран можно извлечь из крепления экрана.
Аккуратно снимите ЖК-экран, так как он подключён другим ленточным кабелем.
Шаг 15

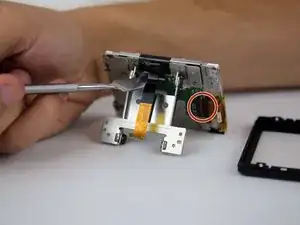

Чтобы снять ЖК-экран, переведите фиксатор в контейнере ленточного кабеля, который ближе всего к кабелю (выделено красным кругом).
Аккуратно извлеките ленточный кабель из разъёма и снимите ЖК-экран.
Установите новый ЖК-экран на место старого и подключите ленточный кабель (убедитесь, что фиксатор зажат; лёгкая тяга не должна выдергивать ленточный кабель).
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
