Замена ЖК-экрана Olympus TG-820 iHS
ЖК-экран не реагирует или работает некорректно? В этом руководстве объясняется, как заменить ЖК-экран.
Шаг 1
Разместите камеру так, чтобы она была обращена к стороне отсека аккумулятора, как показано.
Шаг 2
Найдите два защёлки на отсеке аккумулятора.
Сначала передвиньте переключатель «lock» влево, чтобы появился красный индикатор.
Затем опустите переключатель «cover latch» вниз, чтобы появился красный индикатор.
Необходимо передвигать переключатели в этом порядке, чтобы отсек отщёлкнулся.
Шаг 3
Откройте защёлку отсека аккумулятора полностью.
Вставьте аккумулятор надписью вверх.
Большой слот предназначен для аккумулятора. Малый слот — для карты памяти.
Аккумулятор на фото не показан.
Шаг 4
Разместите камеру так, чтобы вы смотрели на дно.
Удалите три винта Phillips #00 длиной 3,85 мм с нижней части камеры.
Шаг 5
Разместите камеру так, чтобы вы смотрели на боковую панель.
Удалите два винта Phillips #00 длиной 3,15 мм с боковой панели камеры.
Шаг 6
Разместите камеру так, чтобы вы смотрели на переднюю панель.
Удалите два винта 3,8 мм с головкой Phillips H1.5 с передней панели.
Снимите пластину «Olympus».
Шаг 7
Снимите переднюю панель.
Шаг 8
Найдите три маленьких чёрных винта внутри отсека аккумулятора.
Удалите винт Phillips #00 длиной 3,85 мм с самого левого края.
Удалите два винта Phillips #00 длиной 5 мм с правой стороны.
Шаг 9
Разместите камеру так, чтобы вы смотрели на верхнюю часть.
Удалите винт Phillips #00 длиной 5,4 мм с верхней левой стороны.
Удалите винт Phillips #00 длиной 7,4 мм рядом с маркировкой «ON/OFF».
С помощью чёрной нейлоновой лопатки подденьте верхнюю кнопку-панель.
Шаг 10
Поверните камеру к нижней части и найдите нижний защёлк.
Вставьте чёрную нейлоновую лопатку между нижним защёлком и основанием камеры, чтобы освободить ЖК-экран от корпуса.
Сильно раздвиньте.
Некоторые кнопки могут выпасть.
Шаг 11

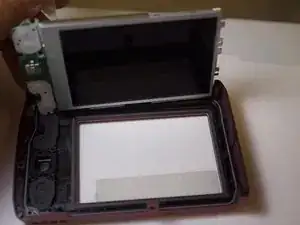

Разместите камеру так, чтобы была видна сторона с боковым разомкнутым ЖК-экраном.
Найдите белый шлейф и вытащите его из материнской платы.
Найдите коричневый шлейф и вытащите его из материнской платы.
Шаг 12
Теперь, когда шлейфы отсоединены, разместите пластину как показано.

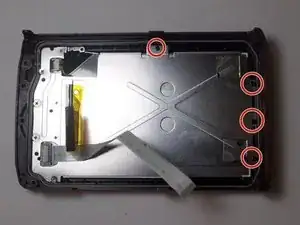

Удалите четыре чёрных винта Phillips #00 длиной 2 мм.
Шаг 13

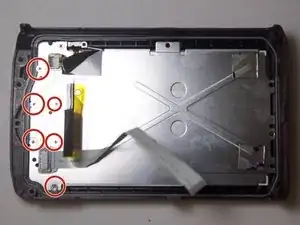

Удалите шесть серебристых винтов Phillips #00 длиной 3 мм.

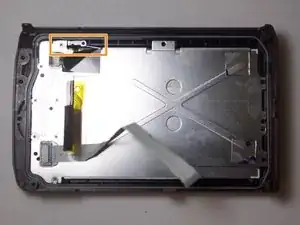

Удалите последний верхний винт Phillips #00 длиной 3,25 мм.
Шаг 14
С помощью чёрной нейлоновой лопатки подденьте металлическую пластину.
Эта металлическая пластина — компонент ЖК-экрана, подлежащий замене.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
