Замена объектива Olympus Stylus Tough-8010

Удалите три передних винта (3,2 мм) с помощью отвертки с наконечником T-6.

Снимите меньшую переднюю крышку.

Осторожно снимите большую переднюю крышку.

Удалите два винта (4,1 мм) на верхней части камеры с помощью крестовой отвертки #000.

С помощью крестовой отвертки #000 удалите два винта (7,9 мм) рядом с панелью управления и отложите металлический разъём.

Хотя на третьем фото показано снятие боковой панели корпуса, обычно она закреплена винтом под передней рамкой. Вам нужно выполнить следующие два шага, чтобы снять рамку и получить доступ к винту, прежде чем вы сможете снять боковую панель, как показано здесь.

С помощью крестовой отвертки #000 удалите два винта (4,1 мм) на правой стороне камеры.

Удалите два винта (4,1 мм) на нижней части камеры с помощью крестовой отвертки #000.

Удалите один винт (3,2 мм) на передней части камеры с помощью крестовой отвертки #000.

Осторожно отделите переднюю панель от остальной части корпуса камеры.

Осторожно снимите верхнюю/боковую пластиковую деталь.

Если кнопки питания и вспышки выпадут из своих посадочных мест, отложите их в сторону.

Если вы ещё не сделали этого, снимите боковую панель, как указано в Шаге 3. Она закреплена одним винтом возле нижнего угла.

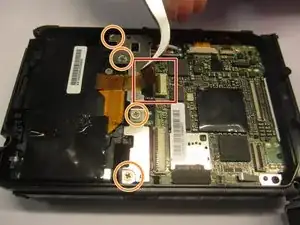

Удалите четыре винта (9,4 мм) на передней части камеры с помощью крестовой отвертки #000.

Используйте пластиковый инструмент для открытия, чтобы освободить фиксирующий зажим.

Пинцетом отсоедините пластиковые шлейфы от их разъёмов на основной плате, подняв маленькие чёрные защёлки на разъёмах и потянув за ленты.

Удалите всю клейкую ленту с модуля вспышки слева.

Пинцетом отсоедините пластиковый шлейф от его разъёма на материнской плате, подняв чёрную пластмассовую защёлку на разъёме и потянув ленту.

С помощью крестовой отвертки #000 удалите четыре винта (4,1 мм) на металлической пластине.

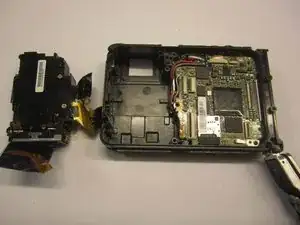

Аккуратно извлеките компоненты вспышки из корпуса камеры.
