Замена механизма блокировки Olympus TG-820 iHS

С seal-ами на вашем механизме блокировки что-то не так? Этот гид поможет вам заменить и улучшить водоотталкивающие возможности вашей камеры.

Шаг 1

Сориентируйте камеру так, чтобы она была направлена прямо на сторону отсека для батарей.

Найдите два зажима на отсеке для батарей.

Сначала переключите переключатель "блокировки" влево, чтобы открыть красный индикатор.

Затем переключите переключатель "зажима крышки" вниз, чтобы открыть красный индикатор.

Необходимо переключить тумблеры в этом порядке, чтобы отсек отщелкнулся.

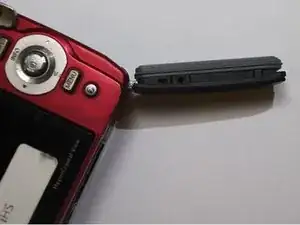

Позвольте зажиму отсека для батарей полностью открыться.

Вставьте батарею написанной стороной вверх.

Большой слот предназначен для батареи. Маленький слот для карты памяти.

Батарея не показана.

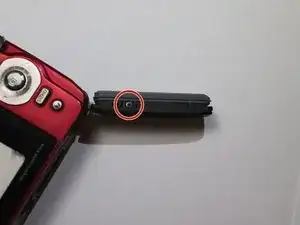

Найдите и удалите винт Phillips #000 размером 4.7 мм на задней стороне механизма блокировки отсека для батарей.

Найдите и удалите винт Phillips #000 размером 4.7 мм на передней стороне механизма блокировки отсека для батарей.

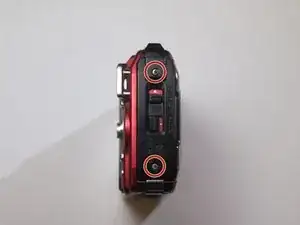

Найдите два винта сбоку отсека для батарей.

Удалите два винта Phillips #000 размером 4.85 мм.

После того как все 4 винта будут удалены, задняя панель отсека для батарей отсоединится.

Вся крышка отсека для батарей также отсоединится от камеры.

Для снова сборки устройства выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
