Замена объектива Olympus SZ-12
Вам потребуется чистое хорошо освещённое место, набор для ремонта iFixit со специализированной отвёрткой и битой Phillips #000. Рекомендуем иметь лоток для сортировки, чтобы отслеживать все выкрученные винты.
Шаг 1
Удалите девять винтов Phillips #000 длиной 4.45 мм с внешней стороны корпуса.
Шаг 2
Снизу камеры необходимо выкрутить четыре винта.
Шаг 3
На этой стороне необходимо выкрутить три винта.
Шаг 4
На этой стороне — один винт, который нужно выкрутить.
Шаг 5
Внутри порта HDMI находится один скрытый винт.
Шаг 6
Используя синюю пластиковую лопатку, подденьте и снимите корпус.
Шаг 7

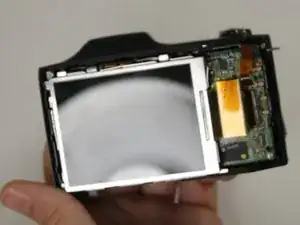

После снятия задней крышки удалите ЖК-экран.
Шаг 8

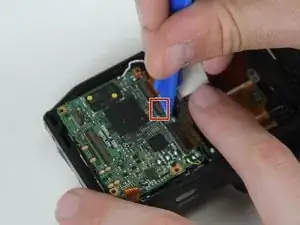

С помощью пластиковой лопатки осторожно поднимите фиксационную лапку на ZIF-разъёме кабеля дисплея.
Вытащите кабель дисплея из его разъёма на материнской плате.
Шаг 9

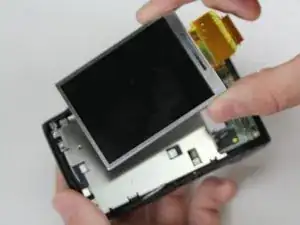

Снимите ЖК-экран с устройства.
Будьте осторожны, чтобы не порвать ленточный кабель дисплея при отводе экрана от устройства.
Шаг 10

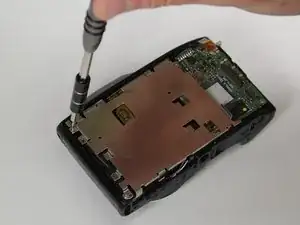

Удалите четыре винта Phillips #000 длиной 3.8 мм из рамки ЖК-экрана.
Шаг 11

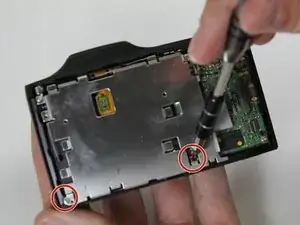

Удалите винты из верхнего левого, верхнего правого, нижнего левого и нижнего правого углов рамки ЖК-экрана.
Шаг 12

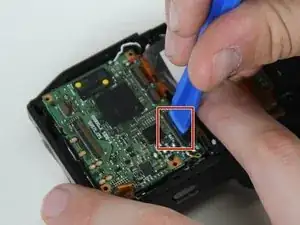

Поднимите фиксационные лапки на трёх оставшихся ZIF-разъёмах, подключённых к материнской плате.
Шаг 13

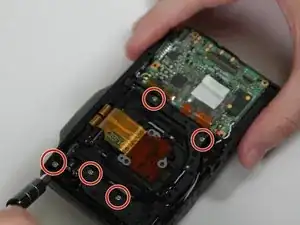

Удалите пять винтов Phillips #000 длиной 4.3 мм из рамки объектива, чтобы получить доступ к объективу.

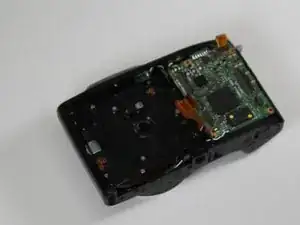

Снимите рамку объектива.
Шаг 14

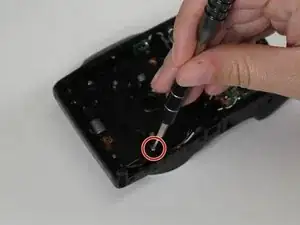

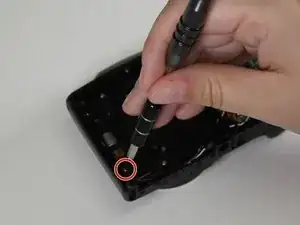

Удалите два винта Phillips #000 длиной 4.3 мм с чёрного пластикового элемента вокруг объектива.
Снимите объектив.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
