Замена материнской платы/компонента вспышки Olympus Stylus Tough-8010

Удалите три передних винта (3,2 мм) с помощью отвертки типа T-6.

Снимите меньшую переднюю крышку.

Осторожно снимите большую переднюю крышку.

Удалите два винта (4,1 мм) на верхней части камеры с помощью крестовой отвертки #000.

С помощью крестовой отвертки #000 удалите два винта (7,9 мм) возле блока управления и отложите металлический разъём.

Хотя на третьей фотографии показано снятие боковой панели корпуса, обычно она закреплена винтом под передней рамкой. Вам потребуется выполнить следующие два шага, чтобы снять рамку и получить доступ к винту, прежде чем сможете снять боковую панель, как показано здесь.

С помощью крестовой отвертки #000 снимите два винта (4,1 мм) с правой стороны камеры.

Удалите два винта (4,1 мм) на нижней части камеры с помощью крестовой отвертки #000.

Удалите один винт (3,2 мм) на передней части камеры с помощью крестовой отвертки #000.

Осторожно отделите переднюю панель от остальной части камеры.

Осторожно снимите верхнюю/боковую пластиковую деталь.

Если кнопки камеры и вспышки выпадут из своих посадочных мест, отложите их в сторону.

Если вы ещё не сделали этого, снимите боковую крышку, как указано в Шаге 3. Она закреплена одним винтом возле нижнего угла.

Удалите четыре винта (9,4 мм) на передней части камеры с помощью крестовой отвертки #000.

Используйте инструмент для вскрытия из пластика, чтобы освободить фиксирующую защёлку.

С помощью пинцета отсоедините пластиковые шлейфы от их разъёмов на основной плате, подняв маленькие чёрные лепестки на разъёмах и вытянув шлейфы.

Удалите любую клейкую ленту с компонента вспышки слева.

С помощью пинцета отключите пластиковый шлейф от его разъёма на материнской плате, подняв пластинчатый чёрный лепесток на разъёме и вытянув шлейф.

С помощью крестовой отвертки #000 удалите четыре винта (4,1 мм) на металлической пластине.

Осторожно поднимите компоненты вспышки из корпуса камеры.

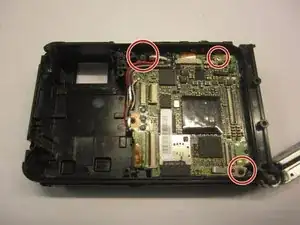

Удалите три винта (7,9 мм), крепящиеся к материнской плате, с помощью крестовой отвертки #000.

С помощью пинцета отсоедините пластиковый шлейф в верхнем правом углу материнской платы, подняв маленький пластиковый лепесток и вытянув шлейф из разъёма.

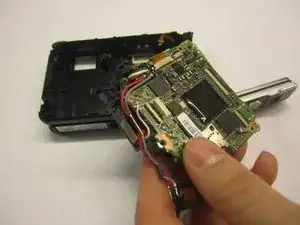

Снимите компонент материнской платы/объектива.
