Разборка корпуса камеры Olympus Stylus Tough-8010

Удалите три винта (3.2мм) с передней панели с помощью отвертки типа T-6.

Снимите меньшую переднюю крышку.

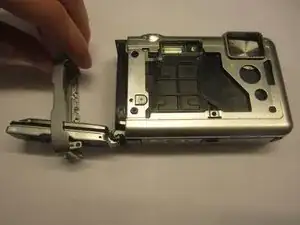

Осторожно снимите большую переднюю крышку.

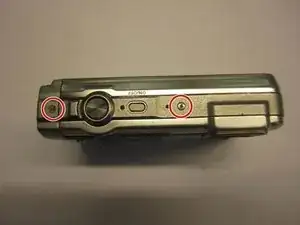

Удалите два винта (4.1мм) на верхней части камеры с помощью отвертки Phillips #000.

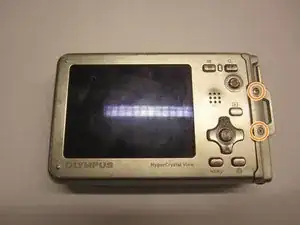

С помощью отвертки Phillips #000 удалите два винта (7.9мм) рядом с панелью управления и уберите металлический разъем.

Хотя на третьем фото показано, что боковая панель снимается, она обычно фиксируется винтом под передней рамкой. Вам нужно будет выполнить следующие два шага, чтобы снять рамку и получить доступ к винту, прежде чем вы сможете снять боковую крышку, как показано здесь.

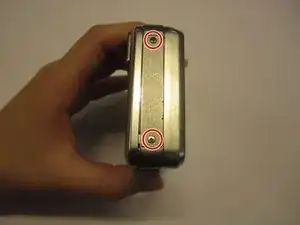

С помощью отвертки Phillips #000 удалите два винта (4.1мм) с правой стороны камеры.

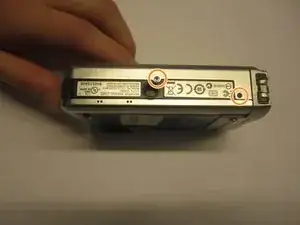

Удалите два винта (4.1мм) на нижней части камеры с помощью отвертки Phillips #000.

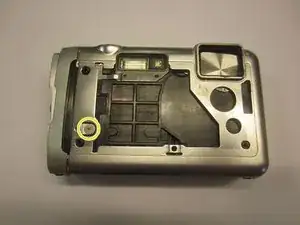

Удалите один винт (3.2мм) на передней панели камеры с помощью отвертки Phillips #000.

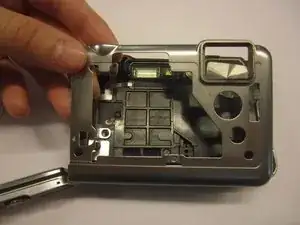

Осторожно снимите переднюю панель от остальной части камеры.

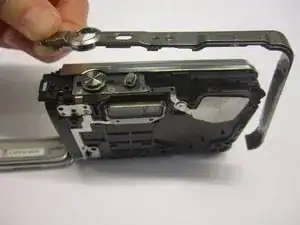

Осторожно снимите пластиковую верхнюю/боковую деталь.

Если кнопки камеры и вспышки выпали из своих пазов, отложите их в сторону.

Если вы еще этого не сделали, удалите боковую крышку, как упоминалось в Шаге 3. Она фиксируется одним винтом в нижнем углу.

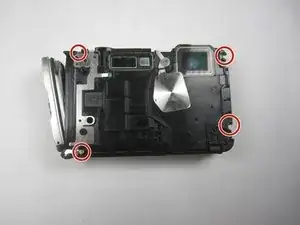

Удалите четыре винта (9.4мм) на передней панели камеры с помощью отвертки Phillips #000.

Используйте пластиковый инструмент для открытия, чтобы освободить фиксатор.

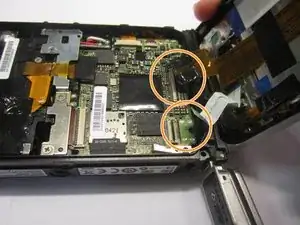

С помощью пинцета отделите пластиковые полоски от их разъемов на основной плате, поднимая небольшие черные клапаны на разъемах и тянув за ленты.
