Замена объектива Olympus TG-820 iHS

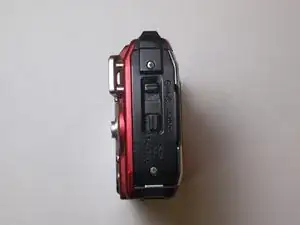

Разместите камеру так, чтобы была видна сторона с отсеком для батареи, как показано.

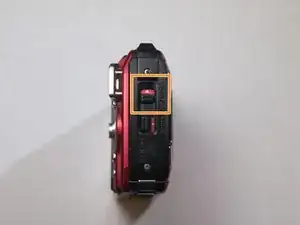

Найдите два зажима на отсеке для батареи.

Сначала переместите переключатель «lock» влево до появления красного индикатора.

Затем опустите переключатель «cover latch» вниз до появления красного индикатора.

Необходимо перемещать переключатели в таком порядке, чтобы отсек открылся.

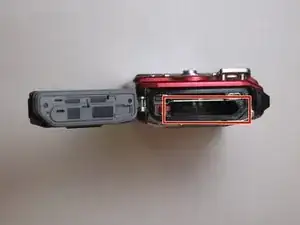

Разведите защёлку отсека для батареи до полного открытия.

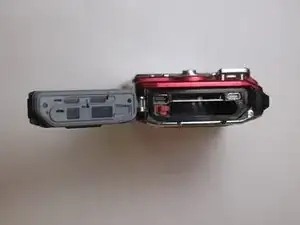

Вставьте батарею так, чтобы надпись была сверху.

Большее гнездо предназначено для батареи. Меньшее — для карты памяти.

Батарея не показана.

Разместите камеру так, чтобы был вид снизу.

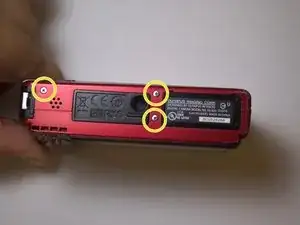

Удалите три винта Phillips #00 длиной 3.85 мм с нижней части камеры.

Разместите камеру так, чтобы была видна боковая панель.

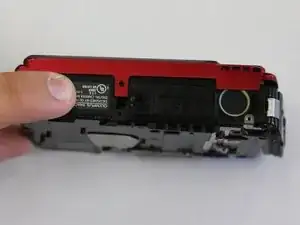

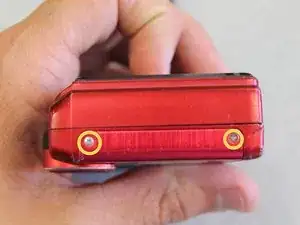

Удалите два винта Phillips #00 длиной 3.15 мм с боковой панели камеры.

Разместите камеру так, чтобы была видна передняя панель.

Удалите два винта 3.8 мм с помощью отвертки Phillips H1.5 с передней панели.

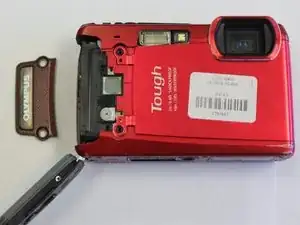

Снимите пластину с надписью «Olympus».

Снимите переднюю панель.

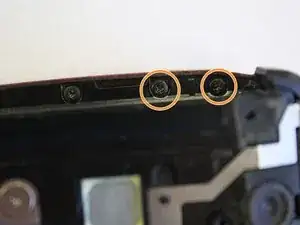

Найдите три маленьких чёрных винта внутри отсека для батареи.

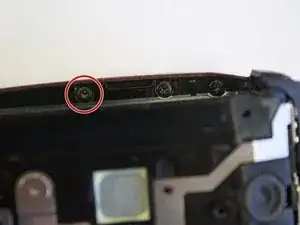

Удалите винт Phillips #00 длиной 3.85 мм с крайней левой стороны.

Удалите два винта Phillips #00 длиной 5 мм с правой стороны.

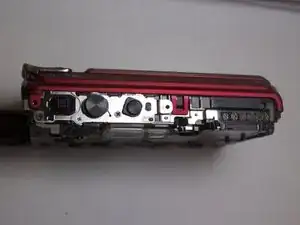

Разместите камеру так, чтобы был вид сверху.

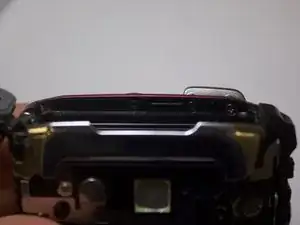

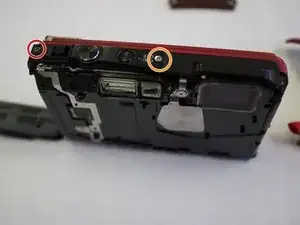

Удалите винт Phillips #00 длиной 5.4 мм с левой верхней стороны.

Удалите винт Phillips #00 длиной 7.4 мм рядом с меткой «ON/OFF».

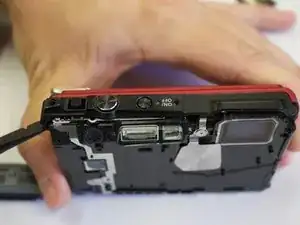

Отожмите верхнюю кнопочную панель чёрной нейлоновой лопаткой.

Переверните камеру и найдите нижний зажим.

Вставьте чёрную нейлоновую лопатку между нижним зажимом и основанием камеры, чтобы освободить ЖК-экран от корпуса.

Сильно раздвиньте части.

Некоторые кнопки могут выпасть.

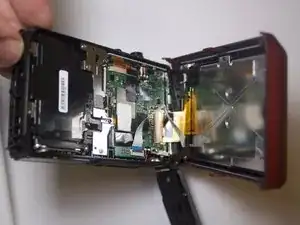

Разместите камеру так, чтобы был вид на открывшийся ЖК-экран.

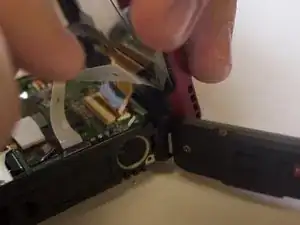

Найдите белый ленточный кабель и аккуратно извлеките его из разъёма на плате.

Найдите коричневый ленточный кабель и аккуратно извлеките его из разъёма на плате.

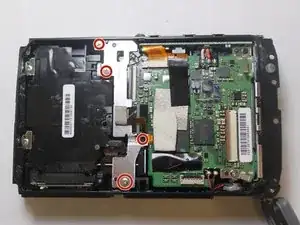

Снимите четыре серебристых и один чёрный винт с металлической монтажной пластины с помощью отвертки Phillips #000 и поднимите пластину из камеры.

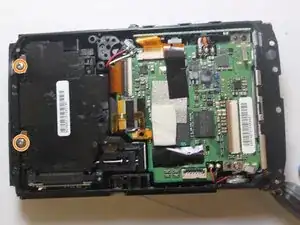

Найдите и удалите два винта на левой стороне камеры с помощью Phillips #000, затем снимите металлические пластины, на которых они располагаются.

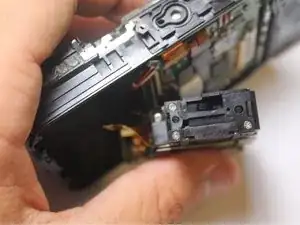

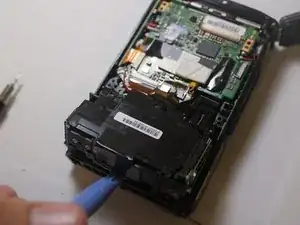

Используя пластиковый инструмент для вскрытия, подденьте чёрный компонент и выньте его из корпуса камеры.

Чёрный компонент соединён с платой ленточными кабелями; для замены объектива отсоединять эти кабели не требуется.

Чёрный компонент просто отогнётся в сторону для доступа к механизму объектива.

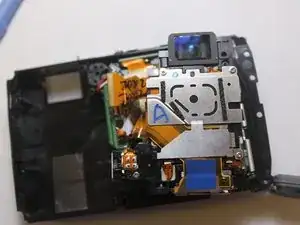

Найдите три серебристых винта на верхней части объектива и удалите их с помощью отвертки Phillips #000.

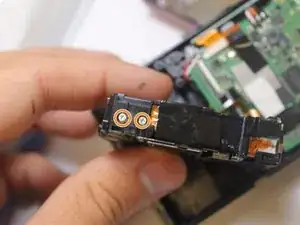

Найдите два винта на правой стороне объектива и удалите их отверткой Phillips #000.

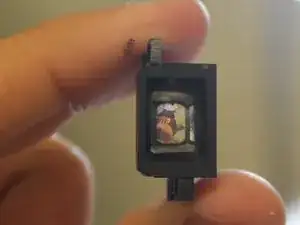

После удаления винтов объектив свободно поднимется из чёрного компонента.
