Замена компонента ЖК-экрана Olympus Stylus Tough-8010

Удалите три винта спереди (3,2 мм) с помощью отвертки с наконечником типа T-6.

Снимите меньшую переднюю крышку.

Осторожно снимите большую переднюю крышку.

Удалите два винта (4,1 мм) на верхней части камеры с помощью крестообразной отвертки #000.

С помощью крестообразной отвертки #000 удалите два винта (7,9 мм) возле панели управления и отложите металлический разъём.

Хотя на третьем фото показано снятие боковой панели корпуса, обычно она закреплена винтом под передней рамкой. Вам нужно выполнить следующие два шага, чтобы снять рамку и получить доступ к винту, прежде чем вы сможете снять боковую панель, как показано здесь.

С помощью крестообразной отвертки #000 снимите два винта (4,1 мм) с правой стороны камеры.

Удалите два винта (4,1 мм) на нижней части камеры с помощью крестообразной отвертки #000.

Удалите один винт (3,2 мм) на передней части камеры с помощью крестообразной отвертки #000.

Осторожно снимите переднюю панель с остальной части камеры.

Осторожно снимите верхнюю/боковую пластиковую деталь.

Если кнопки питания и вспышки выпали из своих посадочных мест, отложите их в сторону.

Если вы ещё этого не сделали, снимите боковую панель корпуса, как указано в Шаге 3. Она закреплена одним винтом вблизи нижнего угла.

Удалите четыре винта (9,4 мм) на передней части камеры с помощью крестообразной отвертки #000.

Используйте пластиковый инструмент для открывания, чтобы освободить фиксирующий зажим.

С помощью пинцета отделите пластиковые ленты от их разъёмов на основной плате, подняв маленькие чёрные защёлки на разъёмах и потянув за шлейфы.

Удалите весь скотч и прозрачный резиновый материал с компонентов.

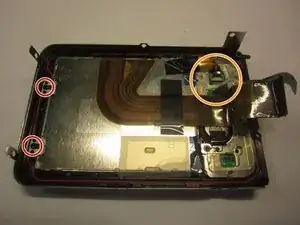

Удалите два винта (4,1 мм) с левой стороны компонента ЖК-экрана с помощью крестообразной отвертки #000.

Не забудьте отложить две металлические детали, которые снимаются после удаления винтов.

С помощью пинцета отсоедините пластиковую ленту от разъёма на плате управления, подняв маленькую чёрную защёлку на разъёме и потянув за ленту.

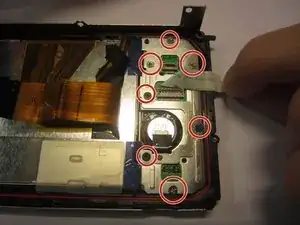

Удалите все семь винтов (4,1 мм) из металлических пластин (отвертка #000).

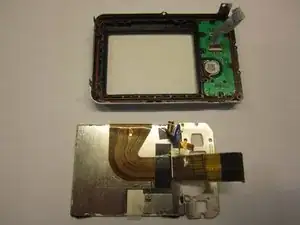

Осторожно извлеките компонент ЖК-экрана из корпуса камеры.
