Замена динамика Olympus TG-820 iHS
Вы не слышите звук из вашей камеры или он искажен? Попробуйте заменить динамик камеры.
Шаг 1
Установите камеру так, чтобы она была обращена непосредственно к стороне отсека для батареи, как показано.
Шаг 2
Найдите два защелки на отсеке для батарей.
Сначала переместите переключатель "замка" влево, чтобы открыть красный индикатор.
Затем переместите переключатель "защелки крышки" вниз, чтобы открыть красный индикатор.
Вы должны перемещать переключатели в этом порядке, чтобы отсек открылся.
Шаг 3
Позвольте защелке отсека для батареи полностью открыться.
Вставьте батарею с написанием вверх.
Большой слот предназначен для батареи. Маленький слот предназначен для карты памяти.
Батарея не показана.
Шаг 4
Установите камеру так, чтобы вы смотрели на нижнюю часть.
Удалите три винта Philips #00 длиной 3.85 мм с нижней части камеры.
Шаг 5
Установите камеру так, чтобы вы смотрели на боковую панель.
Удалите два винта Philips #00 длиной 3.15 мм с боковой панели камеры.
Шаг 6
Установите камеру так, чтобы вы смотрели на переднюю панель.
Удалите два винта Philips H1.5 длиной 3.8 мм с передней панели.
Снимите панель "Olympus".
Шаг 7
Снимите лицевую панель.
Шаг 8
Найдите три маленьких черных винта внутри отсека для батареи.
Удалите винт Philips #00 длиной 3.85 мм с крайней левой стороны.
Удалите два винта Philips #00 длиной 5 мм с правой стороны.
Шаг 9
Установите камеру так, чтобы вы смотрели на верхнюю часть.
Удалите винт Philips #00 длиной 5.4 мм с верхней левой стороны.
Удалите винт Philips #00 длиной 7.4 мм рядом с надписью "ON/OFF".
Подденьте верхнюю кнопочную панель черной нейлоновой лопаткой.
Шаг 10
Поверните камеру к нижней части и найдите нижнюю защелку.
Вставьте черную нейлоновую лопатку между нижней защелкой и корпусом камеры, чтобы освободить экран LCD от камеры.
Плотно сдвиньте их друг от друга.
Некоторые кнопки могут выпасть.
Шаг 11
Установите камеру так, чтобы вы смотрели на сторону с экраном LCD, которая теперь wedge открыта.
Найдите белый шлейф и извлеките его с материнской платы.
Найдите коричневый шлейф и извлеките его с материнской платы.
Шаг 12

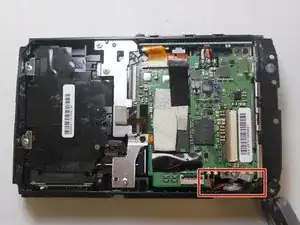

Найдите динамик в нижнем правом углу камеры.

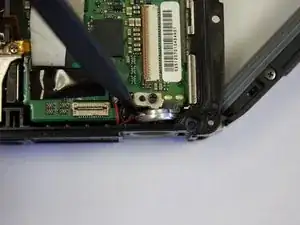

Используйте лопатку, чтобы поднять динамик из камеры.
Шаг 13

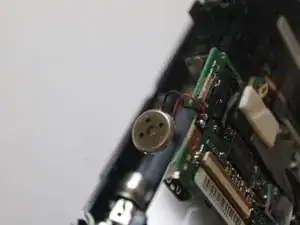

Затем найдите точки пайки, которые соединяют динамик с материнской платой. Используя набор для пайки (не показан), можно удалить точки соединения, и затем динамик можно полностью извлечь из камеры.
Узнайте, как паять здесь.
Заключение
Чтобы собрать ваше устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
