Замена материнской платы Olympus TG-820 iHS
Вы перепробовали все остальные руководства и всё ещё не можете понять, что не так с вашей камерой? Попробуйте заменить материнскую плату, следуя этим шагам.
Шаг 1
Разместите камеру так, чтобы была видна сторона с отсеками для аккумулятора, как показано.
Шаг 2
Найдите два защёлкивающихся переключателя на отсеке для аккумулятора.
Сначала сдвиньте переключатель «блокировка» влево, чтобы открыть красный индикатор.
Затем сдвиньте переключатель «защёлка крышки» вниз, чтобы открыть красный индикатор.
Вы должны переместить переключатели в указанном порядке, чтобы отсек отщёлкнулся.
Шаг 3
Откройте защёлку отсека для аккумулятора полностью.
Вставьте аккумулятор надписями вверх.
Больший слот предназначен для аккумулятора. Меньший слот — для карты памяти.
Аккумулятор не показан.
Шаг 4
Поверните камеру так, чтобы был виден низ.
Удалите три винта Phillips #00, длиной 3.85 мм, с нижней части камеры.
Шаг 5
Поверните камеру так, чтобы была видна боковая панель.
Удалите два винта Phillips #00, длиной 3.15 мм, с боковой панели камеры.
Шаг 6
Поверните камеру так, чтобы была видна передняя панель.
Удалите два винта 3.8 мм с головкой Phillips H1.5 с передней панели.
Снимите панель с надписью «Olympus».
Шаг 7
Снимите переднюю панель.
Шаг 8
Найдите три маленьких чёрных винта внутри отсека для аккумулятора.
Удалите винт Phillips #00, длиной 3.85 мм, с крайней левой стороны.
Удалите два винта Phillips #00, длиной 5 мм, с правой стороны.
Шаг 9
Поверните камеру так, чтобы был виден верх.
Удалите винт Phillips #00, длиной 5.4 мм, слева вверху.
Удалите винт Phillips #00, длиной 7.4 мм, рядом с надписью «ON/OFF».
С помощью чёрной нейлоновой лопатки подденьте верхнюю панель с кнопками.
Шаг 10
Поверните к низу камеры и найдите нижнюю защёлку.
Вставьте чёрную нейлоновую лопатку между нижней защёлкой и основанием камеры, чтобы освободить ЖК-экран от корпуса.
Сильно раздвиньте.
Некоторые кнопки могут выпасть.
Шаг 11
Разверните камеру к стороне с ЖК-экраном, который теперь приоткрыт.
Найдите белый плоский кабель и извлеките его из разъёма материнской платы.
Найдите коричневый плоский кабель и извлеките его из разъёма материнской платы.
Шаг 12
Удалите четыре винта Phillips #000, длиной 3 мм.
Используйте пинцет, чтобы снять металлическую пластину.

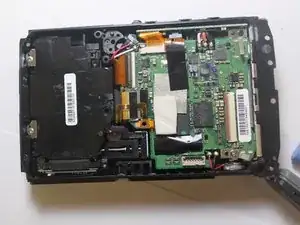

Теперь открыт полный доступ к материнской плате, на которой вы можете заменить компоненты с помощью пайки.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
