Замена платы цепи задних кнопок в Olympus Tough TG-1

Удалите оба винта длиной 6 мм со стороны зажима камеры.

После удаления двух винтов снимите как сам зажим, так и пластину за зажимом, чтобы открыть внутренности камеры.

Если один или несколько зажимов кажутся сломанными, возможно, потребуется заменить заднюю панель.

На верхней части камеры винтов нет. С верхней части ничего снимать не нужно.

Удалите два винта длиной 5 мм на стороне камеры с разъёмом.

Откройте дверцу отсека и удалите оба винта длиной 6 мм внутри дверцы отсека. Это позволит снять бежевую деталь, удерживаемую этими винтами.

Поверните камеру так, чтобы смотреть на её нижнюю часть.

Удалите два винта длиной 4 мм с нижней части камеры.

Винты различаются. Задний винт имеет гладкий незак threaded стержень для позиционирования внешней оболочки при заворачивании во внутреннюю раму.

Используйте пластиковый инструмент для вскрытия, чтобы снять обе части передней панели. Это включает чёрную внешнюю часть передней панели и основную серебристую панель.

После удаления всех винтов и панелей вы можете заменить заднюю крышку, чтобы вновь сделать камеру влагозащитной.

С помощью пластиковых инструментов для вскрытия аккуратно разомкните корпус.

Не порвите белую гибкую плёнку платы.

Отверткой удалите десять крепёжных винтов длиной 3 мм.

С помощью пластикового инструмента откройте защитную крышку, чтобы получить доступ к экрану.

Аккуратно отсоедините экран от его гибкого шлейфа.

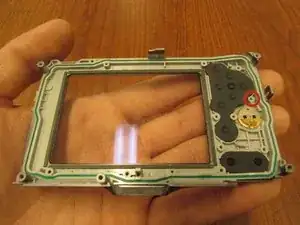

После снятия этого пластикового корпуса с экрана единственным элементом, который удерживает плату на пластине, остаётся винт длиной 3 мм и диаметром 2,5 мм. Удалите этот винт.

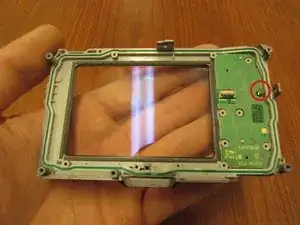

Вот как должно выглядеть устройство после удаления одного винта.
