Замена верхних кнопок Olympus TG-820 iHS
Верхние кнопки на вашей камере работают некорректно? В этом руководстве показано, как заменить кнопку ВКЛ/ВЫКЛ, кнопку спуска затвора и кнопку зума.
Шаг 1
Разместите камеру так, чтобы вы смотрели непосредственно на боковую сторону с отделением для батареи, как показано.
Шаг 2
Найдите два защёлки на отделении для батареи.
Сначала сдвиньте переключатель «замок» влево, чтобы появился красный индикатор.
Затем сдвиньте переключатель «защёлка крышки» вниз, чтобы появился красный индикатор.
Необходимо перемещать переключатели в указанном порядке, чтобы отделение открылось.
Шаг 3
Дайте защёлке отделения для батареи полностью открыться.
Вставьте батарею надписями вверх.
Большой слот предназначен для батареи. Малый слот — для карты памяти.
Батарея на фото не показана.
Шаг 4
Разместите камеру так, чтобы вы смотрели на нижнюю сторону.
Удалите три винта Phillips #00 длиной 3.85 мм с нижней части камеры.
Шаг 5
Разместите камеру так, чтобы вы смотрели на боковую панель.
Удалите два винта Phillips #00 длиной 3.15 мм с боковой панели камеры.
Шаг 6
Разместите камеру так, чтобы вы смотрели на переднюю панель.
Удалите два винта 3.8 мм с головкой Phillips H1.5 с передней панели.
Снимите пластину с надписью «Olympus».
Шаг 7
Снимите лицевую панель.
Шаг 8
Найдите три маленьких чёрных винта внутри отделения для батареи.
Удалите винт Phillips #00 длиной 3.85 мм на крайнем левом боку.
Удалите два винта Phillips #00 длиной 5 мм с правой стороны.
Шаг 9
Разместите камеру так, чтобы вы смотрели на верхнюю сторону.
Удалите винт Phillips #00 длиной 5.4 мм с верхней левой стороны.
Удалите винт Phillips #00 длиной 7.4 мм рядом с надписью «ON/OFF».
Подденьте верхнюю панель кнопок чёрной нейлоновой лопаткой.
Шаг 10
Поверните камеру и найдите нижнюю защёлку.
Вставьте чёрную нейлоновую лопатку между нижней защёлкой и основанием камеры, чтобы освободить ЖК-экран от корпуса.
Сильно раздвиньте части.
Некоторые кнопки могут выпасть.
Шаг 11
Разместите камеру так, чтобы вы смотрели на сторону с ЖК-экраном, который теперь приоткрыт.
Найдите белый ленточный кабель и отсоедините его от платы.
Найдите коричневый ленточный кабель и отсоедините его от платы.
Шаг 12

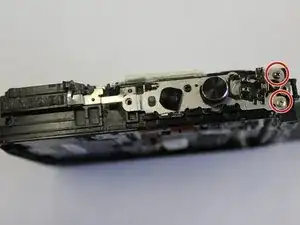

Удалите два винта Phillips #00 длиной 3 мм.

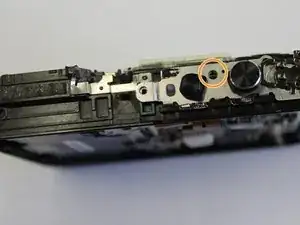

Удалите один маленький чёрный винт Phillips #00 длиной 2 мм.
Снимите серебристую пластину с кнопками с основания камеры.
Кнопки могут отвалиться.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
