Замена боковой панели Olympus Stylus Tough-8010

Используйте это руководство, чтобы снять боковую панель камеры Olympus Stylus Tough-8010.

Шаг 1

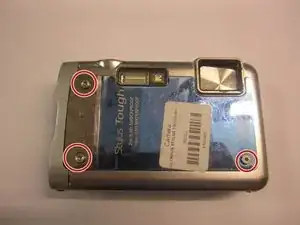

Удалите три винта (3,2 мм) с передней панели с помощью отвертки T-6.

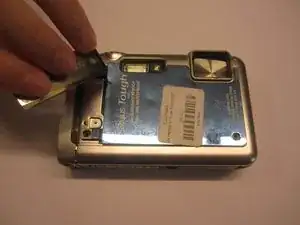

Снимите меньшую крышку передней панели.

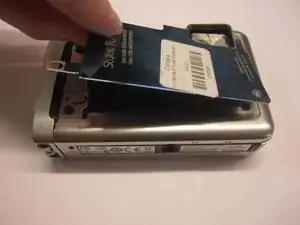

Осторожно снимите большую переднюю крышку.

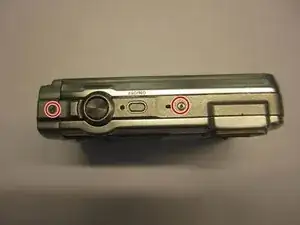

Удалите два верхних винта (4,1 мм) с помощью крестовой отвертки #000.

Удалите два винта (7,9 мм) у панели управления. Отложите металлический разъём отдельно.

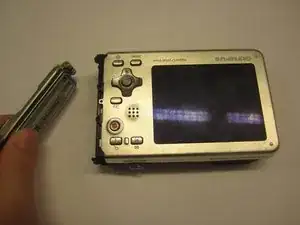

Снимите корпус боковой панели.

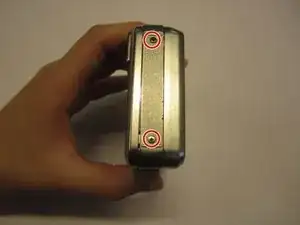

С помощью крестовой отвертки #000 выкрутите два винта (4,1 мм) с правой стороны камеры.

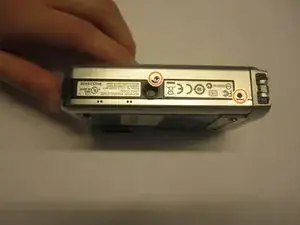

Удалите два винта (4,1 мм) с нижней части камеры.

Удалите один винт (3,2 мм) с передней части камеры.

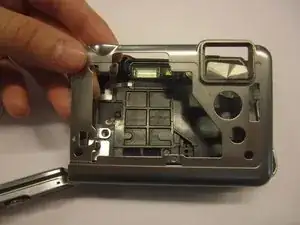

Осторожно снимите переднюю деталь панели.

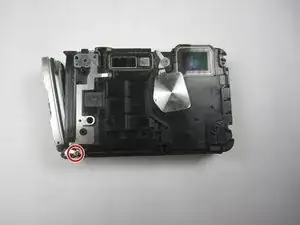

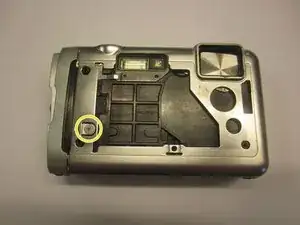

Удалите винт (7,9 мм) в нижнем левом углу с помощью крестовой отвертки #000.

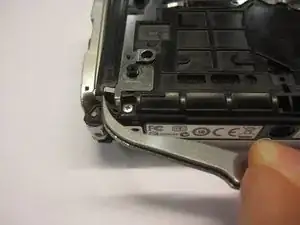

Слегка отогните металл, закрывающий ось боковой панели.

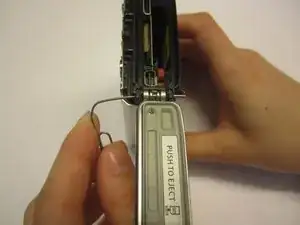

С помощью скрепки полностью вытолкните металлический стержень, удерживающий боковую панель на камере.

Снимите дверцу боковой панели.

Для сборки устройства выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
