Разборка объектива Canon PowerShot SD800 IS

Снимите один винт 2,25 мм внизу.

Снимите два винта 2,25 мм с правой стороны при взгляде спереди.

Снимите один винт 4,7 мм на стороне с AV-разъемом.

Снимите заднюю крышку.

Задняя крышка имеет тенденцию заедать в верхнем углу (рядом с диском режима) из‑за металлической защелки. Покачивайте боковую часть крышки из стороны в сторону при вынимании.

Снимите винт 3,9 мм в корпусе AV слева при взгляде спереди камеры.

Снимите один винт 2,25 мм на дне камеры.

Снимите переднюю крышку.

Снимите 2 винта 2,4 мм на дне.

Проследите маленький шлейф данных до места его подключения к камере.

Поднимите белую заднюю часть, чтобы разблокировать шлейф.

Шлейф должен легко выйти.

Разъем очень хрупкий. Будьте осторожны при подъеме фиксатора.

Осторожно поднимите ЖК‑дисплей.

К камере по-прежнему будут подключены два шлейфа данных. Не повреждайте их.

Вдоль внутренней стороны ЖК‑дисплея может быть свободная металлическая полоска для плотной посадки.

Проследите больший шлейф до места его подключения к камере.

Поднимите переднюю чёрную часть разъёма, чтобы разблокировать шлейф данных.

Шлейф должен легко выйти.

Разъем очень хрупкий. Будьте осторожны при подъеме фиксатора.

Снимите один винт 3,9 мм из внутренней рамы.

НОВОЕ: Шаги 8–11 (снятие узла ЖК) не обязательны и их можно пропустить!!! Вместо показанного шага вы можете получить доступ к модулю вспышки с боковой стороны камеры — открутив его от металлического кронштейна, прикреплённого к внутренней раме. (Кронштейн будет ясно виден после снятия задней и передней крышек — фото нет.) Обратите внимание, что модуль вспышки также прикреплён к кронштейну двумя маленькими выступами на пластиковом корпусе; после отвинчивания аккуратно оттяните модуль от кронштейна, чтобы освободить выступы.

Проследите шлейф данных до места его подключения к камере.

Поднимите заднюю чёрную часть, чтобы разблокировать шлейф данных.

Шлейф должен легко выйти.

Разъем очень хрупкий. Будьте осторожны при подъеме фиксатора.

Осторожно потяните красный и черный провода, поднимая белый разъем вверх, чтобы вынуть его из посадочного места. (Возможно, потребуется немного покачать провода из стороны в сторону, чтобы ослабить разъем.)

Теперь, когда все шлейфы и винты отсоединены, вы можете снять модуль вспышки.

Для обратной установки совмещайте разъем с медными контактами камеры и аккуратно вдавите белую часть на место.

Чёрный провод должен быть ближе к верхней части камеры.

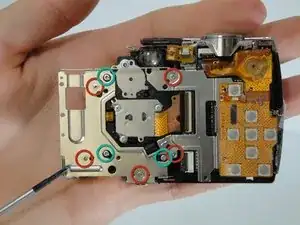

Снимите 5 винтов 3,1 мм.

Снимите 3 винта 4,8 мм.

Снимите 1 винт 3,0 мм.

Снимите 1 винт 4,3 мм.

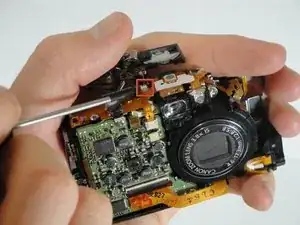

Осторожно вытащите красный и черный провода.

Провода подключены к белому разъему.

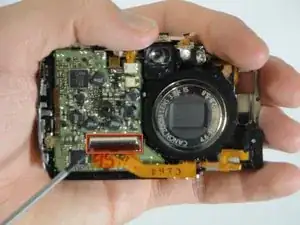

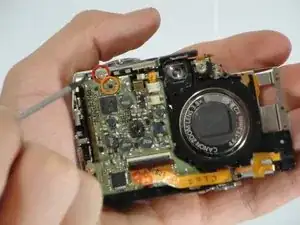

Снимите 1 винт 3,8 мм.

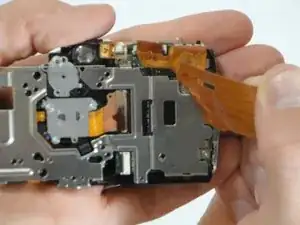

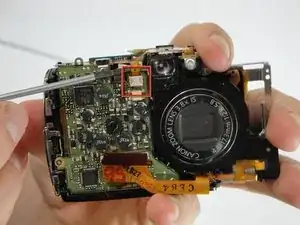

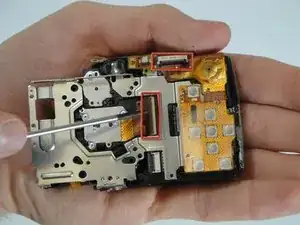

Поднимите переднюю чёрную часть, чтобы разблокировать шлейф данных.

Шлейф должен легко выйти.

Разъем очень хрупкий. Будьте осторожны при подъеме фиксатора.

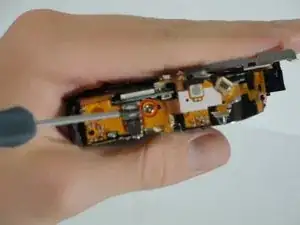

Осторожно вытяните шлейф прямо наружу.

Этот шлейф не имеет фиксатора, в отличие от остальных.

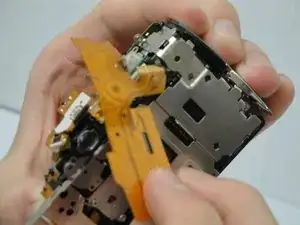

Отсоедините шлейфы.

Отклейте кнопки на задней части камеры.

Полоса с кнопками приклеена, поэтому аккуратно тяните, чтобы не порвать полосу.

Снимите оставшуюся часть полосы кнопок.

Полоса с кнопками приклеена, поэтому аккуратно тяните, чтобы не порвать полосу.
