Замена ЖК-дисплея Canon Speedlight 430EX II

Мой Speedlight 430EX II продолжал полностью работать, только ЖК-дисплей был треснувшим. Подсветка также работала.

Закажите оригинальную запасную часть на www.DHcameras.com.

Убедитесь, что у вас качественный набор инструментов. Винты в этой вспышке очень мягкие, и отвертка неподходящего размера сорвёт их.

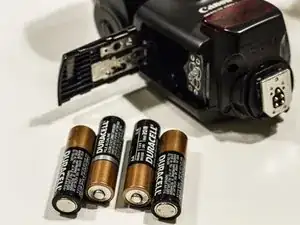

Извлеките батареи

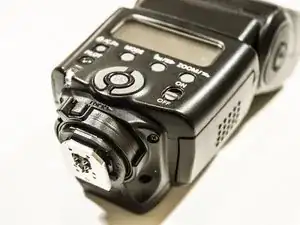

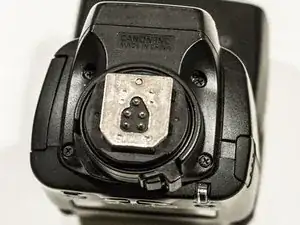

Удалите 4 винта на дне вспышки

Снимите монтажную крышку на боковой части вспышки

Осторожно отключите разъём от платы.

Поверните головку вспышки на 90º.

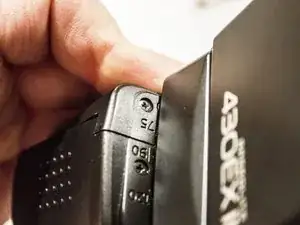

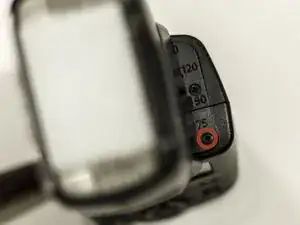

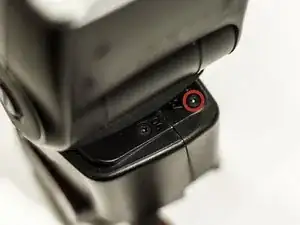

Снимите оба винта прямо под отметкой 75. Это винты, удерживающие меньшую заднюю крышку.

ПРОЧИТАЙТЕ ЭТО!!!! Это не шаг «чем тяжелее молоток, тем меньше проблема». Если допустить ошибку, придётся заклеивать вспышку скотчем. Также: убедитесь, что не сломаете пластиковый инструмент.

Смотря прямо в отверстие, вы увидите металлическую деталь глубже внутри.

Плоской отверткой попытайтесь попасть между пластиковым корпусом и этой металлической деталью, чтобы отжать её из фиксирующего пазa.

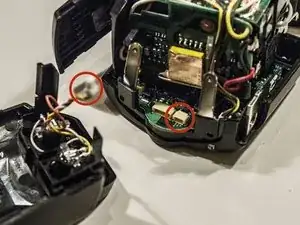

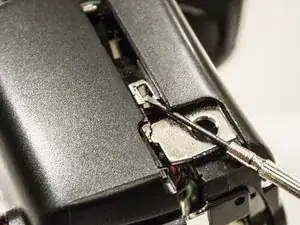

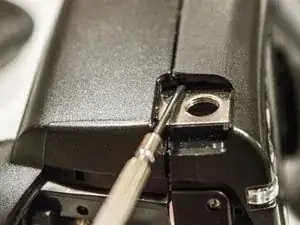

На изображении 3 показана металлическая защёлка, которую нужно нажать вниз, чтобы боковая часть открылась.

Ещё раз: убедитесь, что вы попадаете между корпусом и металлической защёлкой. Вставка и прокручивание маленькой отвертки сработали у меня после нескольких попыток.

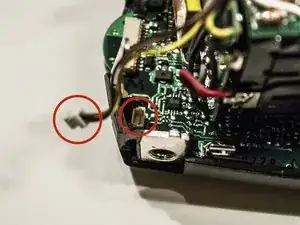

Снимите переднюю крышку с инфракрасным датчиком, отключив один разъём.

Отсоедините 3 провода, идущие от головы вспышки к плате.

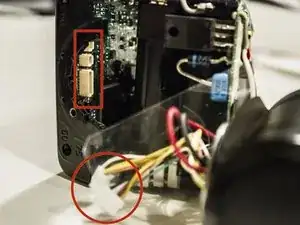

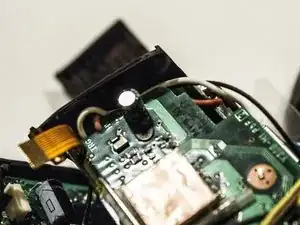

Снимите коричневый и жёлтый провода с платы, соединяющие отсек для батарей.

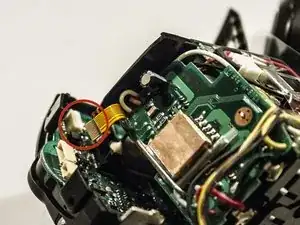

Осторожно вытащите плоскую ленту из крепления на плате. Можно использовать плоскогубцы, но не гните ленту.

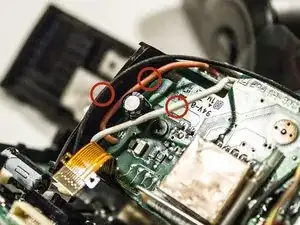

Выведите 3 провода из зазора между корпусом и платой.

Первый: белый

Второй: оранжевый

Третий: черный. Это тот, который нам нужно освободить.

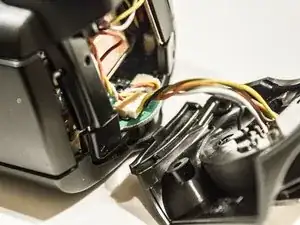

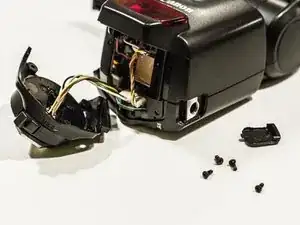

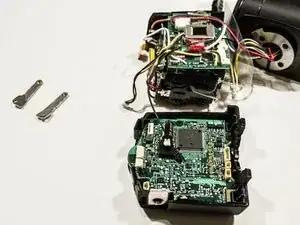

Теперь задняя крышка с платой должна отделиться. Она остаётся прикреплённой только чёрным проводом.

Также выньте 2 металлические монтажные пластины.

Удалите 5 винтов, удерживающих плату.

Удалите винт, удерживающий металлическую защёлку. Этот винт отличается от остальных 5. Убедитесь, что оставили его в защёлке.

Удалите винт, удерживающий пластиковую заглушку. Держите винт в заглушке, так как он другой по размеру.

Выньте плату из корпуса, перевернув её.

Между ЖК-дисплеем и платой находится прозрачная пластина (красная). Она может выпасть. Она используется для распределения подсветки.

Аккуратно снимите старый ЖК-дисплей. Убедитесь, что не порвёте резиновую ленту (зелёная). Она передаёт сигналы с платы на дисплей.

Обрежьте боковую часть пластиковой упаковки нового ЖК-дисплея. Вставьте его из пакета прямо в положение. Следите, чтобы не прикасаться к поверхности пальцами.

Есть 2 защёлки (красные), под которые должен заехать новый дисплей.

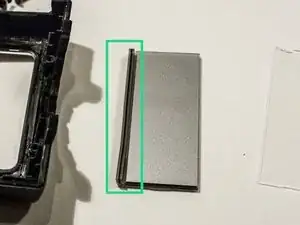

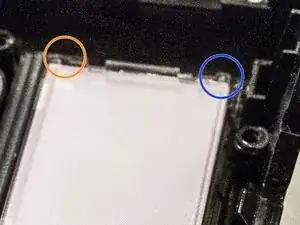

Теперь положите прозрачную пластину поверх нового дисплея. УБЕДИТЕСЬ, что она установлена в правильной ориентации. На изображении синий вырез немного больше оранжевого.

Нажмите лёгкими на краях пластика — он защёлкнется в корпусе.

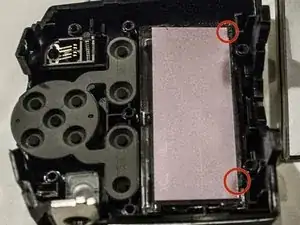

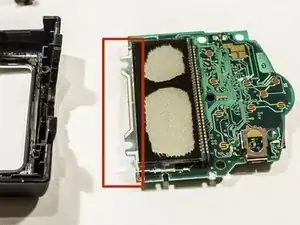

Осторожно снимите резиновую ленту со старого дисплея и поместите её в паз (изображение 3, красный). Убедитесь, что она правильно выровнена.

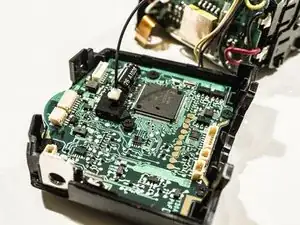

Установите плату обратно в корпус и закрепите все винты.

Если размещено правильно, резиновая лента обеспечит соединение между новым дисплеем и платой.

Протолкните провода обратно между боковой крышкой и платой. Порядок теперь обратный: 1-й чёрный, 2-й оранжевый, 3-й белый.

Подсоедините все разъёмы на плате, кроме основания вспышки.

Вставьте батареи и зажмите крышку пальцами. Она не защёлкнётся, пока корпус не будет собран.

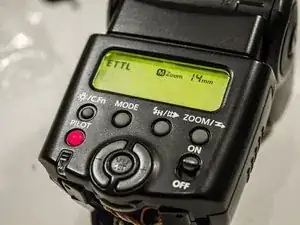

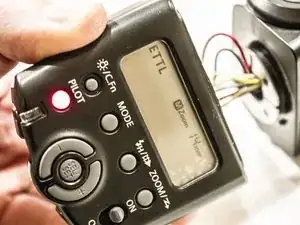

Включите вспышку и проверьте, работает ли ЖК-дисплей. Нажмите кнопку подсветки (над Pilot), чтобы убедиться в её работе.

После теста извлеките батареи.

Подсоедините провод передней крышки для инфракрасного датчика.

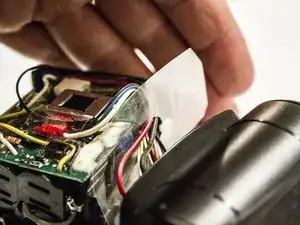

Убедитесь, что пластиковая фольга возвращена на место правильной стороной.

Верните головку вспышки между половин корпуса и защёлкните их вместе.

Закрепите их верхними винтами рядом с отметками 75.

Проведите ещё одно тестирование, вставив батареи. Крышка батарей теперь должна защёлкиваться.

Поверните головку вспышки и убедитесь, что все механизмы работают, включая наклон.

Подсоедините провод от базы вспышки и вставьте 4 винта.

Поздравляем!!! Вы только что заменили ЖК-дисплей вашей вспышки.
