Замена платы кнопок Fujifilm FinePix 4700 Zoom

Используйте крестовую отвертку Phillips #00, чтобы выкрутить 7 винтов по бокам корпуса камеры:

Четыре крестообразных винта Phillips 3,95 мм, расположенные на дне камеры

Два крестообразных винта Phillips 3,95 мм, расположенные на правой стороне камеры

Один крестообразный винт Phillips 3,95 мм, расположенный на левой стороне камеры

Сдвиньте крышку отсека для батареи большим пальцем.

Вставьте край лопатки между передней и задней частями корпуса, рядом с углом вспышки.

Осторожно проведите лопаткой вдоль правого края камеры, создавая зазор.

Вставьте лопатку в левую сторону камеры, над отверстием для винта. Затем аккуратно проведите ею вдоль этого края.

Осторожно с оранжевой шлейф-лентой, которая всё ещё прикреплена к задней крышке при её подъёме. Она очень хрупкая и может порваться.

Медленно поднимите заднюю крышку вертикально вверх, при необходимости слегка покачивая её.

Снимите крышку отсека для батареи.

Осторожно подденьте лопаткой защёлку, удерживающую оранжевую шлейф-ленту. Защёлка должна приподняться, и лента выскользнет.

Этот шаг освободит заднюю крышку от остальной части камеры.

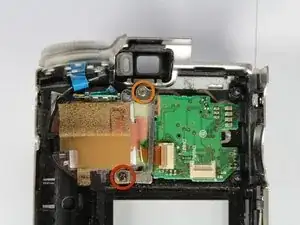

Используйте крестовую отвертку Phillips #00, чтобы выкрутить два винта на кронштейне, удерживающем правую сторону платы кнопок.

Один крестообразный винт Phillips #00 3,85 мм

Один крестообразный винт Phillips #00 3,4 мм

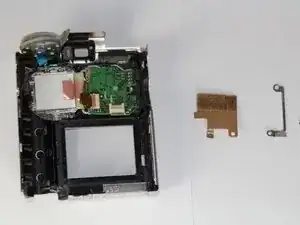

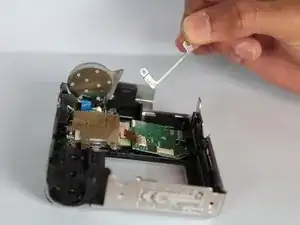

Удалите металлический кронштейн и коричневую пленку пальцами.

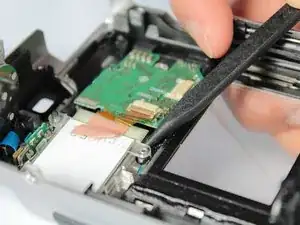

С помощью лопатки подденьте прозрачную пластиковую защёлку.

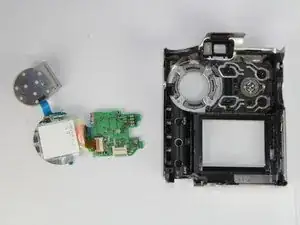

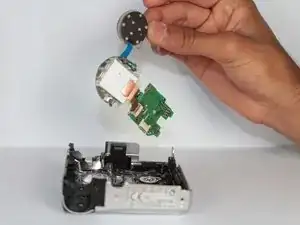

Выньте приёмник кнопок, плату кнопок и поворотную кнопку как единый узел.

При необходимости немного покрутите поворотную кнопку, чтобы извлечь её.
