Замена дисплейного экрана Fujifilm FinePix 4700 Zoom

Используйте отвёртку Phillips #00, чтобы выкрутить 7 винтов по бокам камеры:

Четыре Phillips‑винта 3.95 мм, расположенные на нижней части камеры

Два Phillips‑винта 3.95 мм, расположенные на правой стороне камеры

Один Phillips‑винт 3.95 мм, расположенный на левой стороне камеры

Сдвиньте крышку отсека для батареи большим пальцем, чтобы открыть её.

Вставьте край лопатки между передним и задним корпусом рядом с углом вспышки.

Осторожно проведите лопаткой вдоль правого ребра камеры, чтобы создать зазор.

Вставьте лопатку в левую сторону камеры выше отверстия под винт. Затем аккуратно проведите ею вдоль этого ребра.

Осторожно: при подъёме задней крышки следите за оранжевой ленточкой, всё ещё прикреплённой к крышке. Она очень деликатная и может порваться.

Медленно поднимите заднюю крышку строго вверх, слегка покачивая её при необходимости.

Снимите крышку отсека для батареи.

Осторожно подведите лопатку под зажим, удерживающий оранжевую ленточку. Зажим должен приподняться, и ленточка выскользнет.

Этот шаг освободит заднюю крышку от остальной части камеры.

Тяните аккуратно при снятии динамика, чтобы не оторвать присоединённый к нему провод.

Используйте пинцет, чтобы захватить динамик (расположен слева на камере) и тяните строго вверх.

Динамик останется подключён к плате, но не будет прикреплён к передней части корпуса.

Используя пинцет, аккуратно потяните за маленькую оранжевую ленточку в верхнем левом углу рядом со вспышкой, чтобы снять квадратную вставку.

Используйте пальцы, чтобы медленно потянуть вспышку строго вверх.

Процесс может потребовать небольшого покачивания.

Не отделяйте полностью плату от передней крышки. Всё ещё подключена ленточка, и она порвётся.

Немного отделите переднюю крышку от блока платы (который включает плату, динамик, экран и отсек для батареи).

Поверните нижнюю часть блока платы (экран и отсек для батареи) над блоком объектива.

Используйте пальцы, чтобы снять штативное крепление.

Будьте осторожны при отщёлкивании ленточных зажимов. Они легко ломаются.

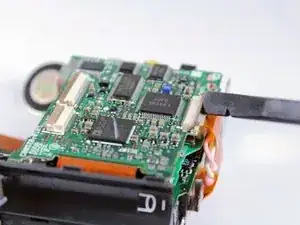

Осторожно подведите лопатку под ленточные зажимы и приподнимите их.

С помощью пинцета вытяните обе ленточки из зажимов.

Блок платы теперь должен быть свободен от остальной части камеры.

Будьте осторожны при отщёлкивании ленточного зажима. Он легко ломается.

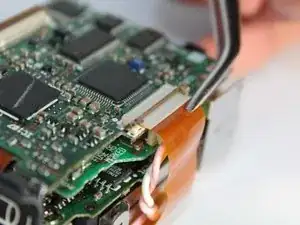

Найдите оранжевую ленточку, идущую от экрана к нижней стороне платы.

Подведите лопатку под ленточный зажим и приподнимите его. Используйте пинцет, чтобы вытащить ленточку.

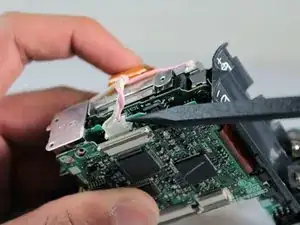

Используйте заострённый конец лопатки, чтобы выдернуть разъём розового и белого проводов экрана, потянув его строго наружу.

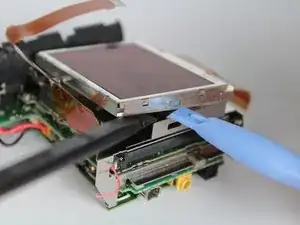

Вставьте пластиковый инструмент между краем экрана и металлическим кронштейном с противоположной стороны от отсека для батареи.

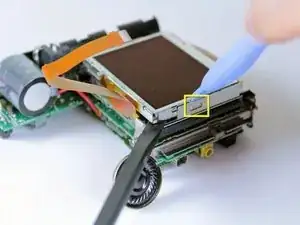

Используйте лопатку, чтобы приподнять угол экрана, прилегающий к металлическому кронштейну.

Лучшее место для поддевания инструмента — прямо над прямоугольным отверстием в кронштейне.

Экран должен легко выйти. Если он не выходит, слегка покачайте его. Если покачивание не помогает, используйте пластиковый инструмент, чтобы увеличить зазор между экраном и кронштейном.
