Замена вспышки Canon Powershot Pro1
Следуйте этому руководству, чтобы заменить вспышку на Canon Powershot Pro1. Практически каждая современная камера оснащена вспышкой. Вспышка позволяет пользователю делать снимки высокого качества при плохом освещении и фиксировать быстро движущиеся объекты. В этом руководстве описаны шаги, необходимые для замены лампы вспышки и конденсатора. Конденсатор вспышки способен накапливать большие количества энергии. Поэтому важно вынуть аккумулятор перед разборкой. Конденсатор можно разрядить, нажав на вспышку. Также обязательно используйте инструменты, защищённые от статического электричества.
Шаг 1
Найдите крышку отсека аккумулятора на правой стороне камеры. На крышке имеется надпись: «CF/BATT.OPEN».
Шаг 2
Рядом с надписью находится стрелка. Сдвиньте крышку в направлении этой стрелки, удерживая её рукой.
Шаг 3
Потяните крышку на себя. После этого вы увидите аккумулятор в отсеке.
Шаг 4
Нажмите на оранжевую фиксатора аккумулятора внутри отсека.
Извлеките аккумулятор.
На этой фотографии показан отсек аккумулятора после его извлечения.
Шаг 5

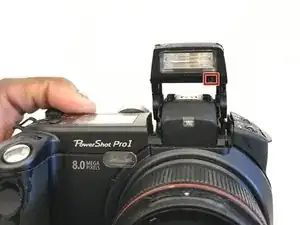

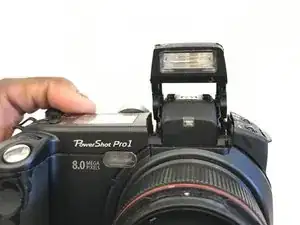

Удалите винт Phillips #0 длиной 25,4 мм, крепящий вспышку. Винт расположен рядом со вспышкой.
Будьте осторожны, чтобы не повредить винт.
Шаг 6
Найдите небольшие выступы по обеим сторонам объектива.

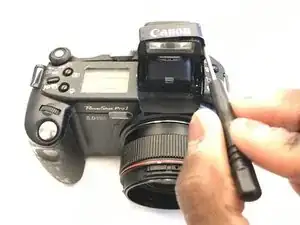

Подденьте корпус объектива чёрной нейлоновой лопаткой так, чтобы он отщёлкнулся от этих выступов.
Не используйте отвертку в качестве монтировки — это может привести к повреждению.
Шаг 7

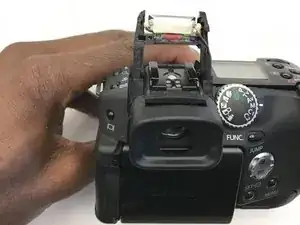

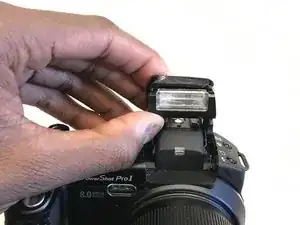

Используйте пластиковую лопатку, чтобы снять верхнюю часть корпуса вспышки.
Шаг 8

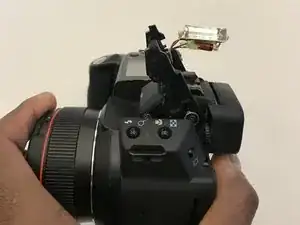

С помощью нейлоновой лопатки извлеките лампу вспышки и конденсатор из корпуса.
Не используйте отвертку в качестве монтировки — это может привести к повреждению.
Шаг 9

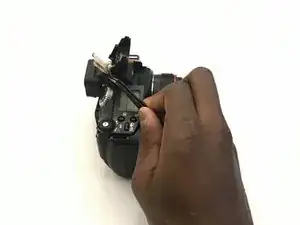

Перережьте провода лампы вспышки и конденсатора бокорезами.
Заключение
Для сборки устройства выполните перечисленные действия в обратном порядке.
