Замена блока вспышки FujiFilm FinePix A340
Это руководство объясняет, как заменить блок вспышки в камере FujiFilm FinePix A340.
Блок вспышки — это механизм внутри камеры, который создает «вспышку» или краткий импульс света при съемке для подсветки изображения. Если функция вспышки в вашей камере не работает, возможно, потребуется заменить блок вспышки.
Обратите внимание, что в этом руководстве требуется пайка — использование специального инструмента, паяльника, для аккуратного соединения деталей.
Шаг 1
Чтобы избежать риска поражения электрическим током, извлеките батарейки перед выполнением следующих шагов.
Сдвиньте крышку отсека батарей в сторону, чтобы извлечь батарейки.
Шаг 2
Снимите пять винтов с корпуса камеры, используя трёхлопастную отвёртку Y0.
Шаг 3
Возьмите корпус руками и медленно оттяните наружную оболочку назад.
Шаг 4

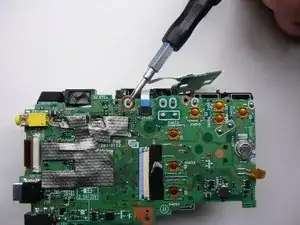

Найдите ЖК-экран и фиксирующий винт.
Удалите винт.
Шаг 5

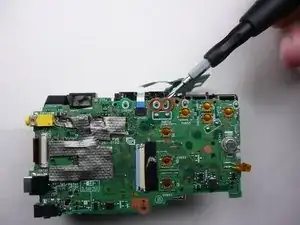

Осторожно оттяните ЖК-экран от платы, к которой он подключён.
Шаг 6
Оттолкните оба синих фиксатора от держателя, чтобы отсоединить плёночный шлейф ЖК-экрана.
Будьте осторожны при снятии шлейфа. Если вы повредите его, потребуется замена.
Шаг 7
Осторожно отсоедините шлейф от места подключения у синих контактных фиксаторов.
Шаг 8
Теперь, когда всё отключено от платы, удалите ЖК-экран.
Шаг 9
Снимите два винта, удерживающие печатную плату.
Шаг 10
Снимите чёрную липкую ленту с печатной платы и корпуса камеры.
Шаг 11
Осторожно оттяните печатную плату от передней части камеры.
Будьте осторожны при снятии блока, чтобы не оборвать припойные выводы и не повредить узел объектива.
Шаг 12
Снимите материнскую плату, вытянув её прямо от сборки.
Шаг 13
Найдите блок вспышки камеры. Он включает в себя собственно вспышку и конденсатор.
Шаг 14
Отпаяйте блок вспышки в трёх точках его крепления.
Будьте осторожны, чтобы не повредить печатную плату или окружающие детали паяльником.
Узнайте больше о пайке электроники здесь.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
