Замена динамика Fujifilm FinePix 4700 Zoom

Используйте крестовую отвертку Phillips #00, чтобы выкрутить 7 винтов по бокам камеры:

Четыре крестовых винта Phillips 3.95 мм, расположенные на нижней части камеры

Два крестовых винта Phillips 3.95 мм, расположенные на правой стороне камеры

Один крестовый винт Phillips 3.95 мм, расположенный на левой стороне камеры

Сдвиньте крышку отсека батареи большим пальцем.

Подденьте лезвием лопатки кромку между передним и задним корпусом, вблизи угла вспышки.

Осторожно проведите лопаткой вдоль правого края камеры, создавая зазор.

Вставьте лопатку в левую сторону камеры, над отверстием для винта. Затем аккуратно проведите её вдоль этого края.

Будьте осторожны с оранжевой лентой, которая всё ещё прикреплена к задней крышке при её подъёме. Она очень хрупкая и может порваться.

Медленно поднимите заднюю крышку строго вверх, при необходимости слегка покачивая её.

Снимите крышку отсека батареи.

Аккуратно подденьте лопаткой защёлку, удерживающую оранжевую ленту. Защёлка должна приподняться, и лента выскользнет.

Этот шаг освободит заднюю крышку от остальной части камеры.

Тяните аккуратно при снятии динамика, чтобы не порвать провод, прикреплённый к нему.

Используйте пинцет, чтобы захватить динамик (находится на левой стороне камеры) и потяните строго вверх.

Динамик всё ещё будет подключён к плате, но не будет прикреплён к переднему корпусу.

Используйте пинцет, чтобы аккуратно потянуть небольшую оранжевую ленту, расположенную в верхнем левом углу рядом со вспышкой, чтобы извлечь квадратную вставку.

Используйте пальцы, чтобы медленно потянуть вспышку строго вверх.

Этот шаг может потребовать некоторого покачивания.

Не отделяйте полностью блок материнской платы от передней крышки. К ним всё ещё прикреплена лента, и она порвётся.

Немного отделите переднюю крышку от блока материнской платы (который состоит из материнской платы, динамика, экрана и отсека для батареи).

Поверните нижнюю часть блока материнской платы (экран и отсек для батареи) поверх блока объектива.

Снимите крепление штатива пальцами.

Будьте осторожны при отсоединении защёлок лент. Они легко ломаются.

Аккуратно подденьте лопаткой защёлки лент и приподнимите их.

Используйте пинцет, чтобы вытащить обе ленты из защёлок.

Блок материнской платы теперь должен быть отделён от остальной части камеры.

Найдите провод, идущий от блока динамика к материнской плате.

Здесь находится разъём питания динамика.

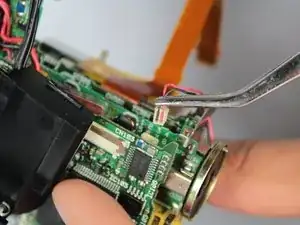

Используйте пинцет, чтобы захватить провода динамика как можно ближе к материнской плате.

Потяните провод динамика прямо наружу.

Динамик теперь должен быть свободен от остальной части камеры.
