Замена объектива Fujifilm FinePix 4700 Zoom

Снимите 7 винтов с боков корпуса отверткой Phillips #00:

Четыре Phillips винта 3.95 мм, расположенные на нижней части камеры

Два Phillips винта 3.95 мм, расположенные на правой стороне камеры

Один Phillips винт 3.95 мм, расположенный на левой стороне камеры

Сдвиньте крышку отсека батареи большим пальцем, чтобы открыть её.

Застопорьте край лопатки между передней и задней панелями корпуса, возле угла вспышки.

Осторожно проведите лопаткой вдоль правого края камеры, создавая зазор.

Вставьте лопатку в левую сторону камеры, над отверстием под винт. Затем осторожно проведите её вдоль этого края.

Обратите внимание на оранжевую шлейфовую ленту, которая остаётся прикреплённой к задней крышке при её подъёме. Она очень хрупкая и может порваться.

Медленно поднимите заднюю крышку вертикально вверх, слегка покачивая её при необходимости.

Снимите крышку отсека батареи.

Осторожно подведите лопатку под защёлку, удерживающую оранжевую шлейфовую ленту. Защёлка должна приподняться, и лента выскользнёт.

Этот шаг освободит заднюю крышку от остальной части камеры.

Тяните осторожно при снятии динамика, чтобы не порвать прикреплённый к нему провод.

Возьмите динамик пинцетом (расположен слева от корпуса камеры) и тяните строго вверх.

Динамик останется подключённым к плате, но не будет прикреплён к передней панели корпуса.

Пинцетом аккуратно потяните за маленькую оранжевую шлейфовую ленту в верхнем левом углу рядом со вспышкой, чтобы вынуть квадратную вставку.

Используйте пальцы, чтобы медленно потянуть вспышку строго вверх.

Этот шаг может потребовать лёгкого покачивания.

Не отделяйте полностью плату от передней крышки. Всё ещё прикреплён шлейф, и он порвётся.

Слегка отделите переднюю крышку от блока платы (который состоит из платы, динамика, экрана и отсека батареи).

Поверните нижнюю часть блока платы (экран и отсек батареи) над блоком объектива.

Снимите штативное крепление пальцами.

Будьте аккуратны при отщелкивании зажимов шлейфов. Они легко ломаются.

Осторожно подденьте лопатку под зажимы шлейфов и приподнимите их.

Пинцетом вытяните оба шлейфа из зажимов.

Блок платы теперь должен быть отделён от остальной части камеры.

Используйте лопатку, чтобы нажать белую защёлку на квадратной плате, прикреплённой к передней панели.

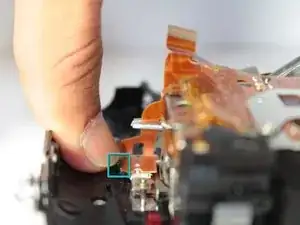

Оттяните чёрный пластиковый крепёж с правой стороны платы пальцем.

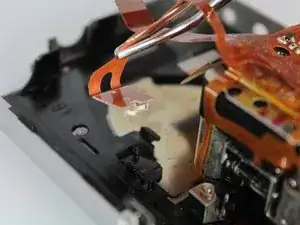

Держась за оттянутое чёрное пластиковое крепление, пинцетом аккуратно приподнимите шлейф, прикреплённый к плате.

Шлейф и плата должны отсоединиться от передней панели корпуса.

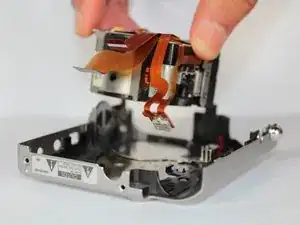

Пальцами потяните блок объектива строго вверх из передней панели корпуса.

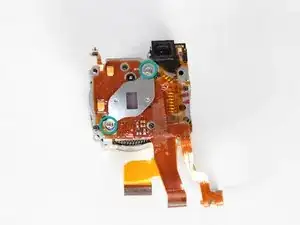

Отверткой Phillips #00 снимите два винта 4.4 мм, удерживающие металлический кронштейн на объективе.

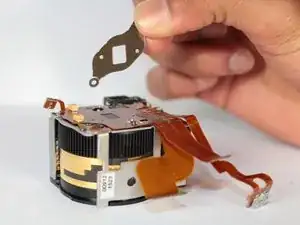

Пальцами снимите кронштейн.

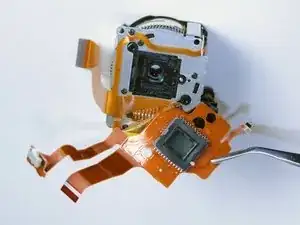

Пинцетом подденьте и снимите оранжевую пластиковую пластину из верхнего левого угла.
