Замена отсека аккумулятора Fujifilm FinePix 4700 Zoom

Используйте крестовую отвёртку Phillips #00, чтобы вынуть 7 винтов по бокам камеры:

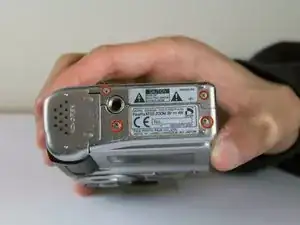

Четыре филипсовских винта 3.95 мм, расположенные на нижней части камеры

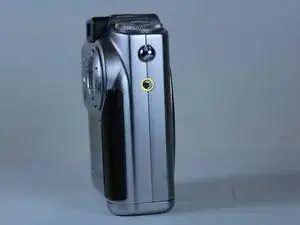

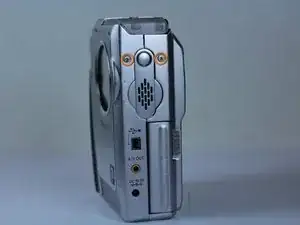

Два филипсовских винта 3.95 мм, расположенные на правой стороне камеры

Один филипсовский винт 3.95 мм, расположенный на левой стороне камеры

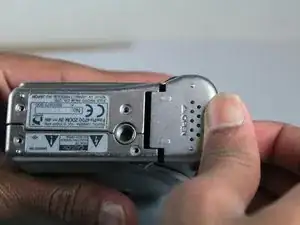

Сдвиньте крышку отсека аккумулятора большим пальцем, чтобы открыть её.

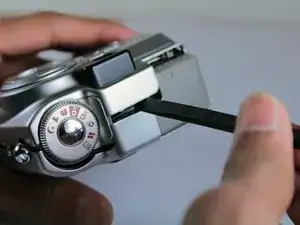

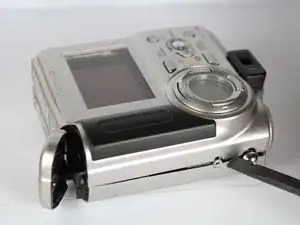

Подденьте лезвием лопатки кромку между передним и задним корпусом, рядом с углом вспышки.

Осторожно проведите лопаткой вдоль правого края камеры, создавая зазор.

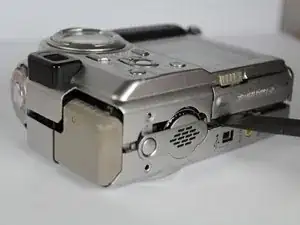

Вставьте лопатки в левую сторону корпуса, выше отверстия под винт. Затем аккуратно проведите ею вдоль этого края.

Осторожно: оранжевая ленточная шлейф всё ещё прикреплена к задней крышке при её подъёме. Она очень хрупкая и может порваться.

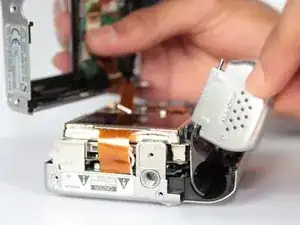

Медленно поднимите заднюю крышку строго вверх, слегка покачивая её при необходимости.

Снимите крышку отсека аккумулятора.

Осторожно подденьте лопаткой защёлку, удерживающую оранжевую ленточку. Защёлка должна приподняться, и ленточка выйдет.

Этот шаг освободит заднюю крышку от остальной части камеры.

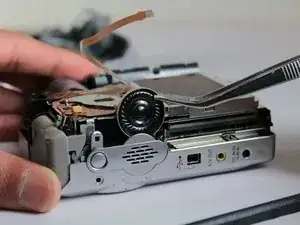

Тяните аккуратно при снятии динамика, чтобы не оборвать прикреплённый к нему провод.

Используйте пинцет, чтобы захватить динамик (расположен на левой стороне камеры) и потянуть строго вверх.

Динамик останется подключённым к материнской плате, но не будет прикреплён к передней части корпуса.

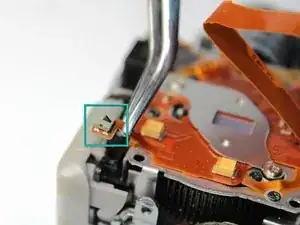

Используйте пинцет, чтобы осторожно потянуть за маленькую оранжевую ленточку, расположенную в верхнем левом углу рядом со вспышкой, чтобы вынуть квадратную вставку.

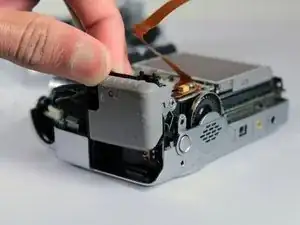

Используйте пальцы, чтобы медленно потянуть вспышку строго вверх.

Этот шаг может потребовать небольшого покачивания.

Не отделяйте полностью блок материнской платы от передней крышки. К ним всё ещё подключён шлейф, и он может порваться.

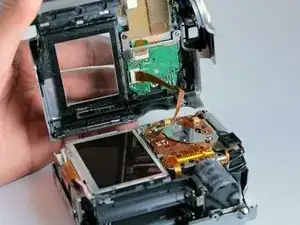

Чуть-чуть отделите переднюю крышку от блока материнской платы (в который входят материнская плата, динамик, экран и отсек аккумулятора).

Поверните нижнюю часть блока материнской платы (экран и отсек аккумулятора) над блоком объектива.

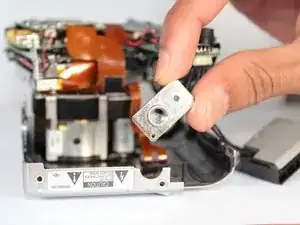

Используйте пальцы, чтобы снять крепление для штативa.

Будьте осторожны при отщёлкивании ленточных зажимов. Они легко ломаются.

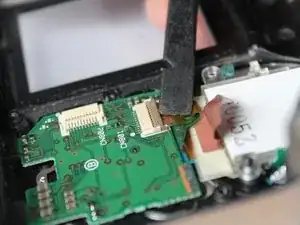

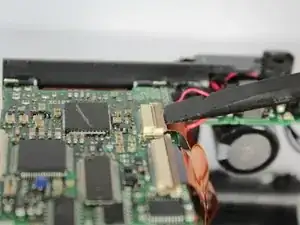

Осторожно подденьте лопаткой ленточные зажимы и приподнимите их.

Используйте пинцет, чтобы вытащить обе ленточные шлейфы из зажимов.

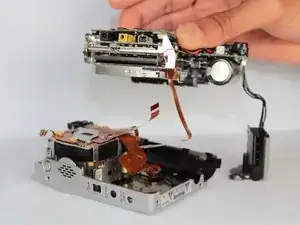

Блок материнской платы теперь должен быть свободен от остальной части камеры.

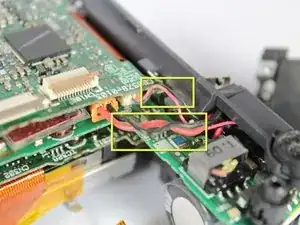

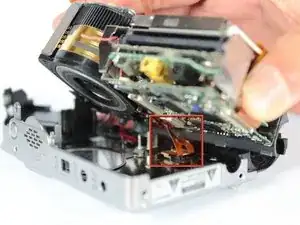

Найдите провода, идущие от отсека аккумулятора к основной материнской плате.

Имеется две пары чёрных и красных проводов.

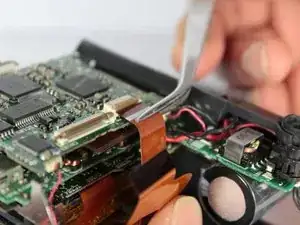

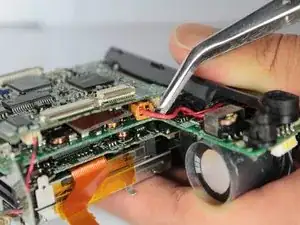

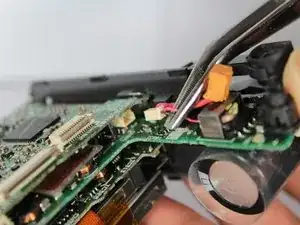

Используйте пинцет, чтобы захватить одну пару проводов близко к месту их подключения к материнской плате.

Тяните эту пару проводов прямо наружу.

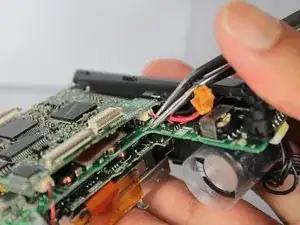

Повторите эти действия для другой пары проводов.

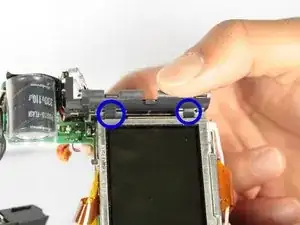

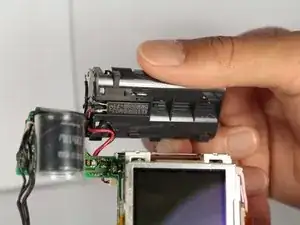

Одновременно приподнимите и потяните наружу два контакта аккумулятора, которые находятся рядом с экраном.

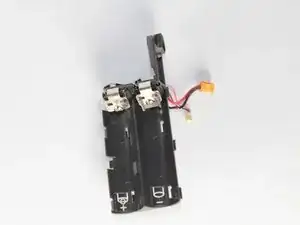

Теперь отсек аккумулятора должен быть отсоединён от остальной части блока материнской платы.
