Замена диффузионной панели Canon Speedlite 430EX II

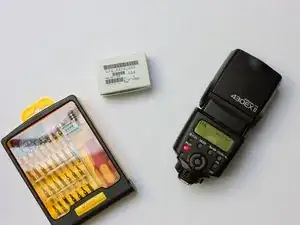

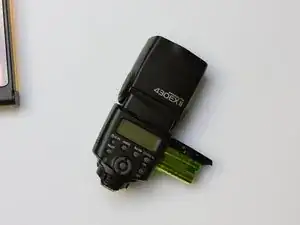

Сначала: Удалите батареи!

Будьте осторожны: Электронные компоненты нуждаются в нескольких минутах для разрядки. Если вы их тронете, вы можете получить электрический удар или повредить устройство.

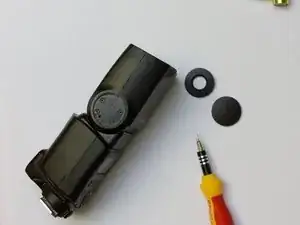

Осторожно откройте силиконовые крышки. Они зафиксированы двусторонним скотчем.

В худшем случае: Вы повредите крышки. В этот момент очень сложно повредить вспышку.

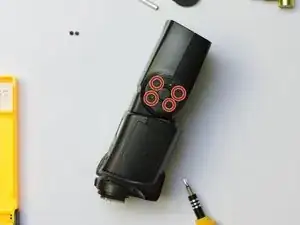

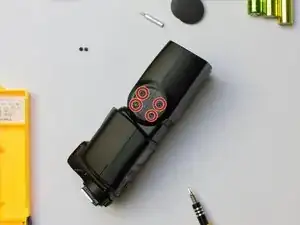

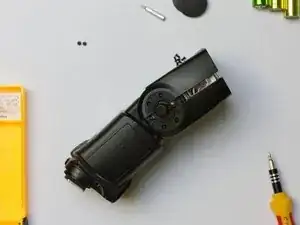

Удалите винты на дне головки вспышки.

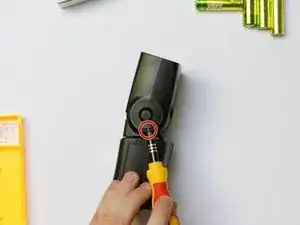

Удалите все 8 винтов, которые удерживают внешний корпус на соединении.

Разделите винты друг от друга - это упростит сборку.

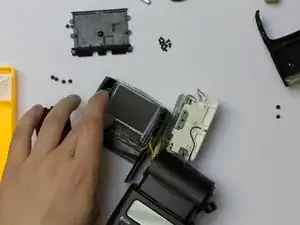

Осторожно откройте головку - будьте внимательны с кабелями.

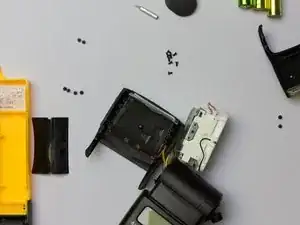

Удалите модуль вспышки.

Помните: Электрические компоненты!

Запомните порядок диффузионных дисков.

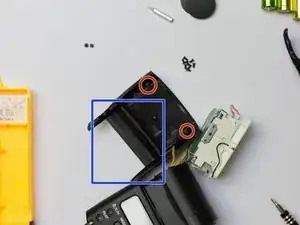

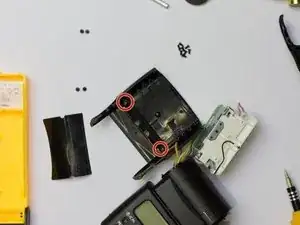

Удалите 4 винта крепежной пластины.

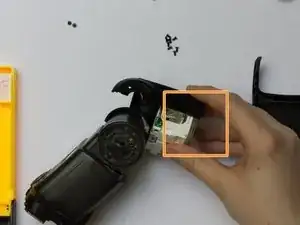

Вам необходимо удалить пластиковую пленку - не переживайте, вы можете приклеить ее обратно, когда будете готовы, и она хорошо удерживается.

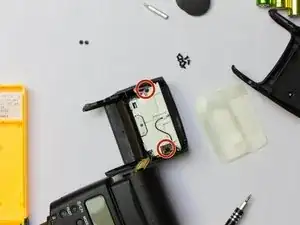

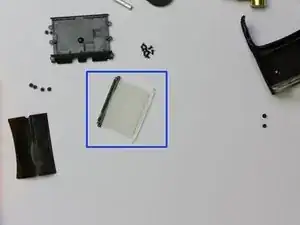

Предмет в квадрате - это контакт, который определяет, находится ли панель на месте или нет.

Теперь вы готовы установить панель.

Держите ее в позиции (только чтобы проверить, что все верно и подходит в головке).

Теперь вам нужно собрать в обратном порядке. Будьте осторожны с кабелями.
