Замена объектива Canon Powershot Pro1

Камеры

Объектив камеры является основным механизмом, который позволяет камере захватывать изображения. Объектив может потребоваться заменить, если на нем появились царапины или трещины. Эти проблемы могут привести к размазанным фотографиям или появлению нежелательных линий на снимках. В этом руководстве описаны шаги, необходимые для замены объектива. При выполнении этого руководства внимательно обращайте внимание на порядок снятия компонентов. Также будьте осторожны при удалении корпуса объектива. Материал очень деликатный и легко повреждается.

Шаг 1

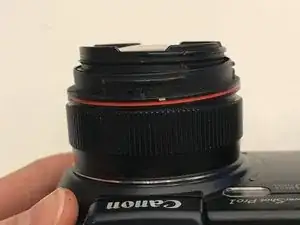

Убедитесь, что объектив камеры направлен вверх.

Найдите красное пластиковое кольцо.

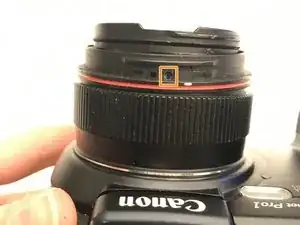

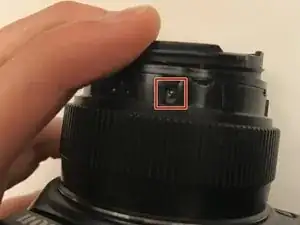

Посмотрите, есть ли два небольших отверстия над красным пластиковым кольцом.

Сослитесь на левую часть изображения, где вы увидите оранжевый квадрат.

Шаг 2

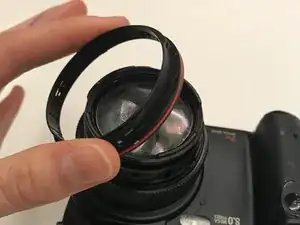

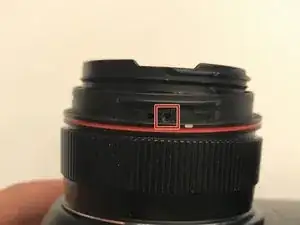

Снимите пластиковое кольцо с красной полоской.

Удалите винты Phillips #1 размером 1,5 мм, которые находятся под кольцом.

Шаг 3

Положите камеру на спину, объективом вверх, как показано на изображении

Удалите дополнительный винт Phillips #1 размером 1,5 мм из-под крышки объектива

Удалите винт, поворачивая отвертку по часовой стрелке.

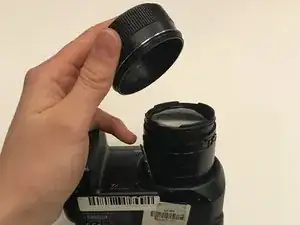

Сняв винт, вы сможете снять крышку объектива.

Шаг 4

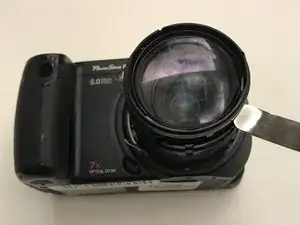

Используйте нейлоновую лопатку для снятия кольца, удерживающего объектив на месте.

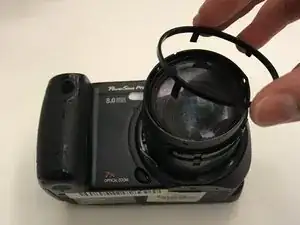

Потяните аккуратно, пока кольцо объектива не отсоединится.

Шаг 5

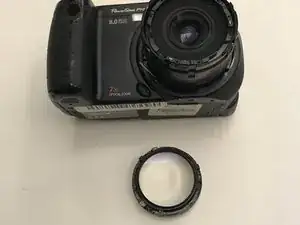

Сослитесь на левую часть изображения, чтобы увидеть, как выглядит кольцо объектива.

Шаг 6

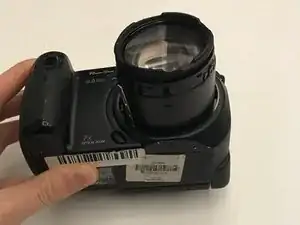

Извлеките объектив, как только пластиковое кольцо будет снято.

Держите внешнюю часть объектива, чтобы не оставить на нем пятен.

Замените объектив и выполните инструкции в обратном порядке, чтобы собрать камеру.

Заключение

Для сборки устройства следуйте этим инструкциям в обратном порядке

Перевод руководства с ifixit.com
