Разборка крышки аккумулятора Canon EOS Rebel XS
Используйте это руководство для замены сломанной крышки аккумулятора. Крышка аккумулятора на этой модели часто ломается из-за слабой пластиковой петли.
Шаг 1
Удалите два черных винта 3 мм (1/8") из боковой крышки с помощью отвертки Phillips #00.
Шаг 2
На нижней части удалите винт 6 мм (13/64") с помощью отвертки Phillips #00.
Подденьте панель, начиная с переднего/нижнего угла, как показано.
На противоположном крае есть скрытая кромка.
Шаг 3
Удалите три винта средней длины из нижней части камеры.
Шаг 4
Удалите два винта средней длины на передней панели камеры над байонетом объектива.
После этого можно использовать лопатку для поддевания панели с нерабочей стороны.
Если начать с рабочей стороны, будет сложнее освободить панель.
Шаг 5
Удалите два черных винта длиной 4.5 мм (0.18 дюйма) из рукоятки камеры с помощью отвертки Phillips #00.
Шаг 6
Используйте кончик пальца, чтобы снять крышку внешнего порта затвора.
Шаг 7
Удалите два серебряных винта длиной 5 мм (0.20 дюйма), удерживающих рукоятку на камере, с помощью отвертки Phillips #00.
Шаг 8
Используйте лопатку, чтобы осторожно поддеть рукоятку от остальной части камеры.
Шаг 9
Когда рукоятка ослаблена, используйте пальцы, чтобы удалить ее с камеры.
Шаг 10
Удалите серебряный винт длиной 4.8 мм (0.19 дюйма) изнутри рукоятки.
Шаг 11

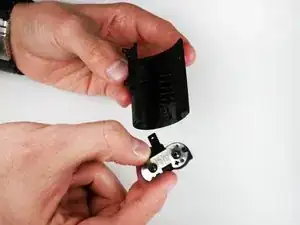

Удалите петлю крышки аккумулятора изнутри рукоятки.
У нашей камеры крышка аккумулятора была сломана от петли. На второй фотографии показан пример крышки аккумулятора, которая не сломана.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
