Замена материнской платы Canon Powershot Pro1
Материнская плата Canon Powershot Pro1 содержит большую часть электроники камеры. Повреждение материнской платы может привести к различным неисправностям. Этот руководств поможет вам заменить повреждённую материнскую плату.
Будьте осторожны при снятии ленточных кабелей и разъёмов и убедитесь, что подключили разъёмы в их предназначенные позиции.
Шаг 1

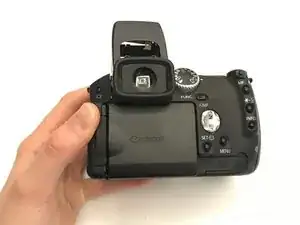

Найдите крышку отделения батареи на правой стороне камеры. На крышке нанесён текст: «CF/BATT.OPEN».
Шаг 2
Рядом с текстом есть стрелка. Сдвиньте крышку в направлении этой стрелки, используя руки.
Шаг 3
Потяните крышку на себя. После этого вы увидите батарею внутри отсека.
Шаг 4
Нажмите на оранжевую фиксатор батареи внутри отсека.
Извлеките батарею.
На этом фото показан отсек батареи после извлечения батареи.
Шаг 5

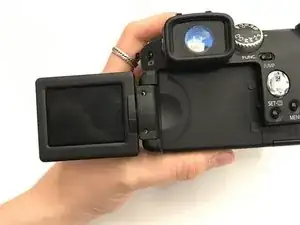

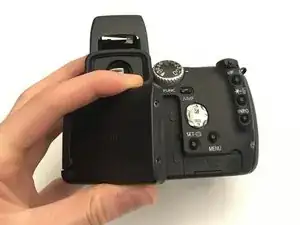

Откройте экран, чтобы получить доступ к нижней стороне камеры.
Шаг 6
Используя отвёртку Phillips #000:

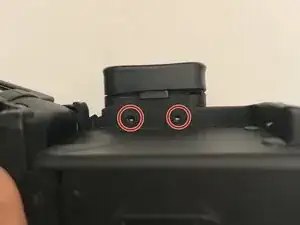

Удалите два винта 1,00 мм под видоискателем.

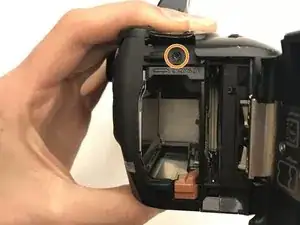

Удалите один винт в отсеке батареи.
Удалите пять винтов на нижней части камеры.
Удалите один винт на левой стороне камеры (напротив отсека батареи).
Шаг 7

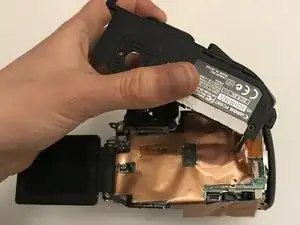

Полностью отделите крышку от материнской платы.
Поднимите внутреннюю крышку, чтобы открыть материнскую плату.

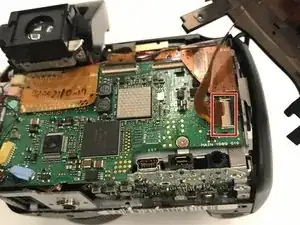

Отсоедините нижний правый ленточный кабель от материнской платы.
Шаг 8

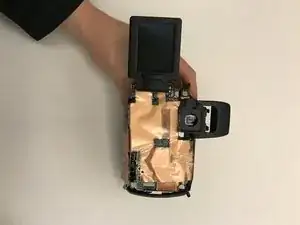

Поднимите золотую изоляционную крышку, чтобы открыть материнскую плату.

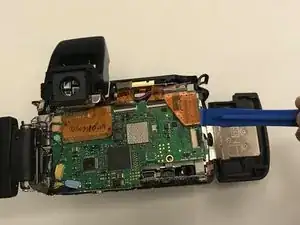

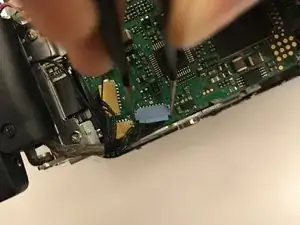

Используя пинцет и инструмент iFixit для открывания, отсоедините все проводные разъёмы и ленточные кабели от материнской платы.
Шаг 9

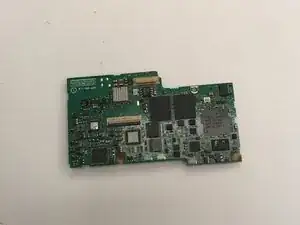

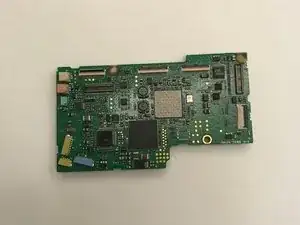

После отсоединения от всех разъёмов и ленточных кабелей удалите материнскую плату.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
